Общие·свойства, такие как полное описание, класс по давлению, миникаталог и прочие, можно сопоставить один раз для всех классов. С другой стороны, свойства отдельных классов сопоставляются с соответствующими свойствами классов Plant 3D индивидуально.
Если в классе AutoPLANT или CADWorx имеется более одного свойства, а в Plant 3D — только одно, то можно использовать оператор [ИЛИ]. Например, для свойства Plant 3D "Длина зацепления" можно указать (для AutoPLANT) THE_ENG_M [ИЛИ] SKT_DPTH_M. Длина зацепления будет сопоставлена с тем свойством, которое содержит значение.
Переопределение глобальных свойств

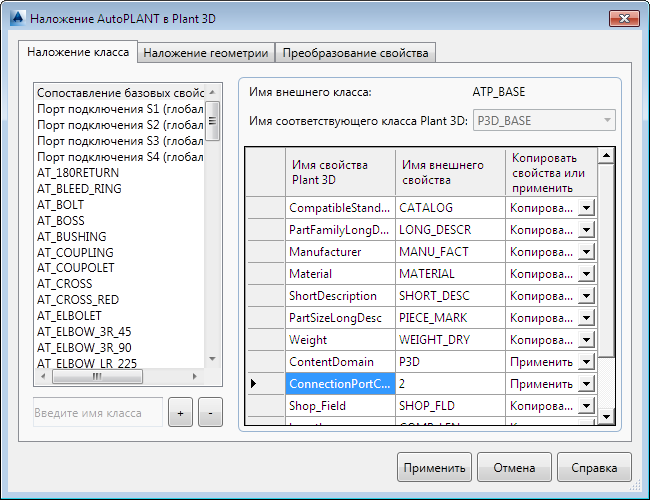

Сопоставления свойств отдельных классов имеют преимущество перед глобальными сопоставлениями. В диалоговом окне "Сопоставление AutoPLANT с Plant 3D", например, глобальным соответствием для ConnectionPortCount является 2.
В следующих примерах используются данные AutoPLANT, но они применимы и к соответствиям CADWorx.

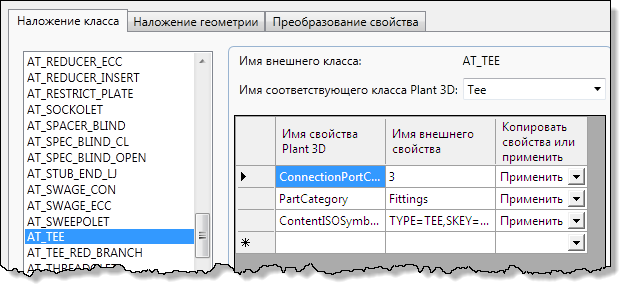

Если AT_TEE тоже определяет это свойство, то используется его значение свойства. Например, если свойству AT_TEE ConnectionPortCount задано значение 3, то это значение переопределяет значение глобального сопоставления. В этом случае все другие классы будут иметь значение 2; только AT_TEE будет иметь значение 3.

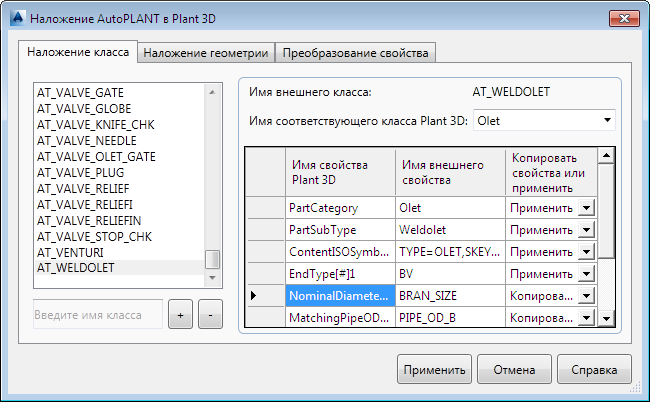

Можно использовать оператор [#] для переопределения глобальных свойств портов для подключения для конкретного номера порта. В следующем примере глобальное сопоставление для порта для подключения 2 переопределено для бобышек. В этом случае свойство NominalDiameter сопоставлено с Bran_size.
Копировать свойства или применить
Когда вы сопоставляете свойства, вы либо соотносите их и отражаете их значения, либо применяете конкретные постоянные значения. Ниже приводятся примеры обоих методов.
Свойство "Диаметр болта" AT-BOLT AutoPLANT сопоставляется/соотносится со свойством Plant 3D "Размер болта". Однако значение Plant 3D "Крепежи" применяется к свойству "Категория детали". В этом примере "Диаметр болта" сопоставляется как свойство, а "Крепежи" применяется как значение свойства.
