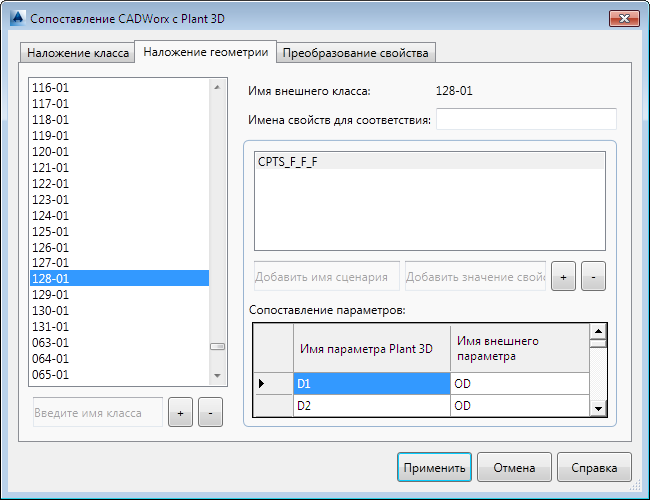

Указывает графические сценарии и сопоставляет их размерные свойства или параметры.
Список параметров
Выбирает графические сценарии и сопоставляет их размерные свойства или параметры.
- Имена внешних классов
-
Перечисление имен классов CADWorx, которые напрямую сопоставляются с классами Plant 3D.
- Добавить имя класса
-
Добавление новых имен классов CADWorx в список "Имена внешних классов". Введите текст в поле и щелкните кнопку "+" для добавления имени класса.
Прим.:Для повторного использования существующего сценария щелкните правой кнопкой существующий класс для копирования информации для сопоставления, а затем щелкните правой кнопкой новый класс для вставки этой информации. Это действие выполняется только в этой вкладке.
- Кнопка "+"
-
Добавление нового имени класса CADWorx в список "Имена внешних классов".
- Кнопка "-"
-
Удаление имени класса CADWorx из списка "Имена внешних классов".
- Имя внешнего класса
-
Отображение имени класса CADWorx, выбранного в списке "Имена внешних классов" на левой панели.
- Имена свойств для соответствия
-
Указание имен свойств CADWorx для сопоставления с графическими сценариями типов концов Plant 3D в разных контекстах.
Для разделения имен свойств используются запятые.
- Добавить имя сценария (обязательно)
-
Добавляет в список имя сценария графики типа конца Plant 3D.
- Добавить значения свойств
-
Добавление значений свойств для свойства CADWorx. В показанном диалоговом окне свойством является END_COND_1, а значениями — SWF, SCF, BW и т. д.
- Кнопка "+"
-
Добавляет новую строку, которая включает введенное имя сценария и значение свойства.
- Кнопка "-"
-
Удаление выбранной строки, содержащей введенное имя сценария и значение свойства.
- Сопоставление параметров
-
Указание сопоставления параметров между Plant 3D и CADWorx. Каждое сопоставление геометрии имеет соответствующий ему набор параметров, которые могут различаться в зависимости от формы.

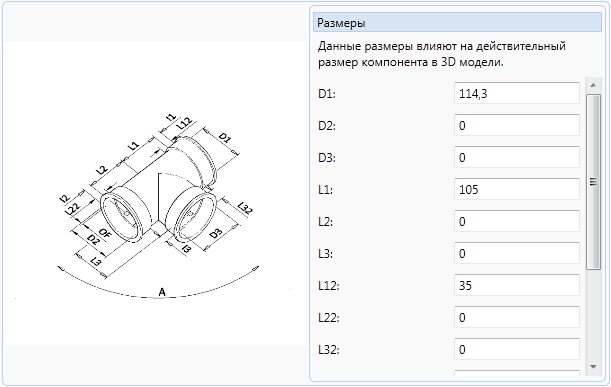

На следующем рисунке показан нарезной охватывающий тройник в редакторе каталогов (вкладка "Размер").
Перечислены параметры измерений Plant 3D для формы, и можно ввести их в таблицу "Сопоставление параметров" в столбце "Имя параметра Plant 3D". Затем можно ввести соответствующее имя (или значение) свойства CADWorx.
- Имя параметра Plant 3D
-
Указание параметра измерения графического сценария Plant 3D для сопоставления с параметром CADWorx.
- Имя или значение внешнего параметра
-
Указание имени параметра, выражения или значения CADWorx для сопоставления с параметром Plant 3D.
