Начало трассировки трубы

1. Если на ленте не задан миникаталог, размеры или номер линии для трубы, выполните следующие действия.
   • На ленте щелкните вкладку "Главная" панель "Вставка элементов" раскрывающийся список "Выбор миникаталога".
   • В раскрывающемся списке выберите миникаталог трубы (например, CS300).
   • В раскрывающемся списке "Выбор размера трубы" выберите размер трубы (например, 4 дюйма).
     Прим.:

     Можно нажать кнопку, расположенную рядом с раскрывающимся списком размера, чтобы отобразить размер компонента только в единицах проекта или в британских и метрических единицах, если единицы проекта и компонента не совпадают.

   • В раскрывающемся списке "Выбор номера линии" выберите номер линии (например, 101 или "Не назначено").

2. На ленте щелкните "Трасса труб".

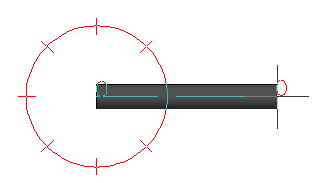

3. В области чертежа щелчком задайте начальную точку трубы.

4. Щелчком задайте следующую точку трубы.
5. Продолжайте щелчками добавлять дополнительные точки трубы.
6. Нажмите клавишу ENTER для завершения трассировки трубы.
