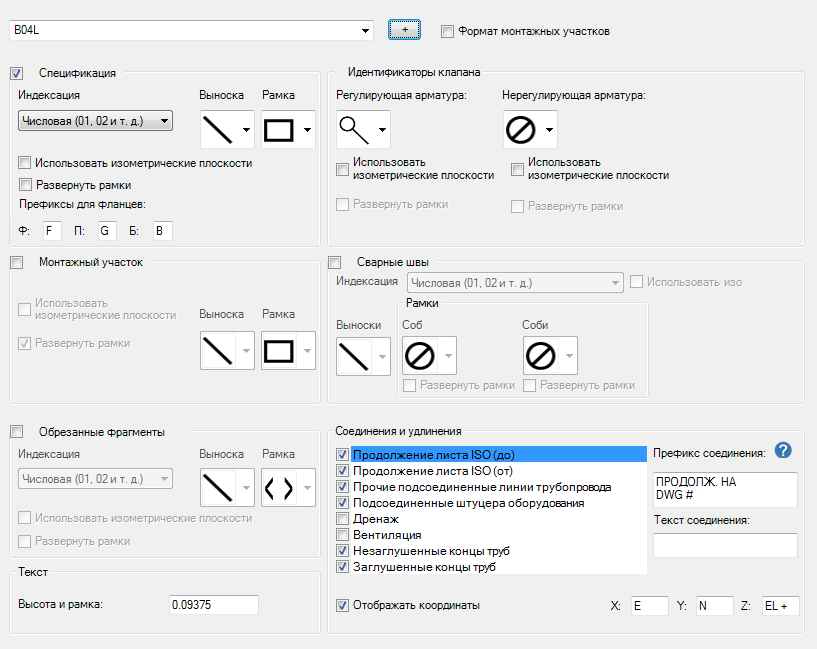

Аннотации

Задает форматирование для аннотаций на изометрических чертежах.

Стиль ISO

Отображает список доступных стилей ISO.

Аннотации на чертежах

Указывает, в каких таблицах имеются аннотации с выносными элементами.

Спецификация

Индексация

Определяет, какая нумерация используется: алфавитная или числовая.

Выносная линия

Указывает, соединяет ли линия выноски объект с его аннотацией, с использованием стрелки или без нее. Для линии выноски можно также выбрать "Не показывать".

Рамка

Задает форму рамки: круг, ромб, шестиугольник, прямоугольник, овал, квадратные скобки, угловые скобки или круглые скобки. Также можно выбрать вариант "Рамка отсутствует".

Развернуть рамки

Расширение графики для размещения текста аннотации. Некоторые обозначения рамок всегда разворачиваются. Не применяется при использовании изометрических плоскостей.

Использование изометрических плоскостей

Отображает аннотации, расположенные под углом, в стандартной изометрической плоскости.

Префиксы для фланцев

Задает префикс выносного элемента для фланцев (F), уплотнения (G) или болтов (B).

Клапаны

Показывать аннотации номера идентификатора для

Указывает тип клапанов для аннотации: регулирующая арматура и нерегулирующая арматура.

Регулирующая арматура

Задает тип аннотации для контрольного клапана. Можно также выбрать "Не показывать".

Нерегулирующая арматура

Задает тип аннотации для всех остальных клапанов (не контрольных).

Катушки

Нумерация

Указывает способ нумерации аннотаций. Назначение параметров:

• Автоматическая (числовая)
• Автоматическая (алфавитная)
• Автоматическая (LineNum-числовая)
• Автоматическая (LineNum-буквенная)
• Использовать номер катушки из модели

Сварные швы

Нумерация

Определяет, какая нумерация используется: алфавитная или числовая. Также можно использовать свойство из модели.

Сварные швы для нумерации

Указывает, требуется ли пронумеровать все сварные швы, заводские или монтажные сварные швы.

Тип рамки (для заводских)

Задает типы оболочки для заводских сварных швов.

Тип рамки (для монтажных)

Задает типы оболочки для монтажных сварных швов.

Обрезанные фрагменты

Нумерация

Определяет, какая нумерация используется: алфавитная или числовая.

Текст

Высота и рамка

Определение высоты текста ISO для аннотаций. Это значение позволяет масштабировать графику и обозначения рамки.

Соединения и продолжения

Список в поле

Указывает, отображаются ли координаты концевых соединений для выбранного типа ISO. Возможные варианты:

• Продолжение листа ISO (до)
• Продолжение листа ISO (от)
• Прочие подсоединенные линии трубопровода
• Подсоединенные штуцера оборудования
• Отдушины
• Дренажи
• Открытые концы труб
• Закрытые концы труб

Прим.: Параметры Соединение листа ISO (до) и Соединение листа ISO (от) следует использовать только при наличии разделения. Для аннотации соединения без разделения следует использовать параметр Прочие подсоединенные линии трубопровода.

Показывать аннотацию концевого соединения на ISO

Определяет, будут ли аннотации концевых соединений отображаться на изометрическом чертеже.

Текст соединения

Указывает текст соединения. Введите имена свойств в угловых скобках.

Добавлять координаты и отметки

Определяет, будут ли координаты и отметки добавляться в аннотацию.

Префиксы координат

Задает префиксы для координат X, Y и Z.
