Опоры можно адаптировать, присоединяя к ним объекты AutoCAD. Также можно создавать опоры пользовательского типа, преобразовывая объекты AutoCAD в опоры труб.
После размещения параметрический опоры трубы в модели задайте размеры опоры с помощью палитры свойств. Редактор миникаталогов также можно использовать для указания размеров по умолчанию в файле pipesupportsspec.pspx.
Можно настроить пользовательские формы опор труб, объединяя одну или несколько опор труб в единую опору трубы.
Пользовательские опоры труб, использующие объекты AutoCAD
Существует ряд способов адаптации опор труб с помощью объектов AutoCAD, таких как блок или 3D-тело.
- Можно выбрать блок при создании опоры трубы (команда plantpipesupportadd).

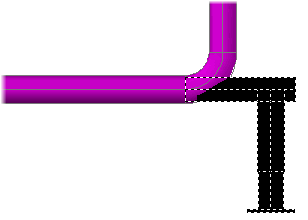

- В 3D-модели можно присоединить объекты AutoCAD к существующей опоре трубы (команда plantpipesupportattach).
- Можно преобразовать один или несколько объектов AutoCAD для создания опоры трубы (команда plantpipesupportconvert).
- Можно указать компонент на основе блока, который имеет один порт (команда plantpartconvert).
Пользовательский компонент, который будет использоваться в качестве опоры трубы, должен иметь один порт. Пользовательские компоненты можно добавить в каталог опор труб с помощью редактора миникаталогов.
