Для трассировки трубопроводов фиксированной длины необходима настройка миникаталога труб и конфигурация соединения.

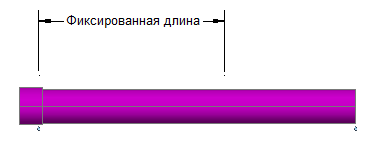

- Выполните трассировку трубы фиксированной длины, которая превышает длину, заданную в свойстве "Фиксированная длина".
-
Если при достижении максимальной длины в трубопроводе не создаются дополнительные сегменты, проверьте свойства труб, выполнив следующие действия:
- Щелкните трубу или модель правой кнопкой мыши.
- В контекстном меню выберите "Свойства".
- На палитре свойств в разделе "Геометрия детали" группы "Свойства элемента" щелкните "Использовать фиксированную длину". Свойства труб фиксированной длины задаются в миникаталоге, а в палитре свойств доступны только для чтения.
- Если свойство "Использовать фиксированную длину" имеет значение "Ложь" либо значение фиксированной длины не задано, можно обновить свойства модели, изменив эти значения и значение plantspecupdatecheck с помощью Редактора миникаталогов.
- Если длина сегмента трубы (значение параметра "Длина обрезки") превышает значение параметра "Фиксированная длина", проверьте конфигурацию соединения, выполнив следующие действия:

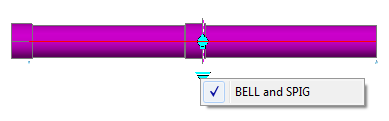

- На палитре свойств в разделе "Свойства порта" проверьте типы концов (например: BELL, SPIG).

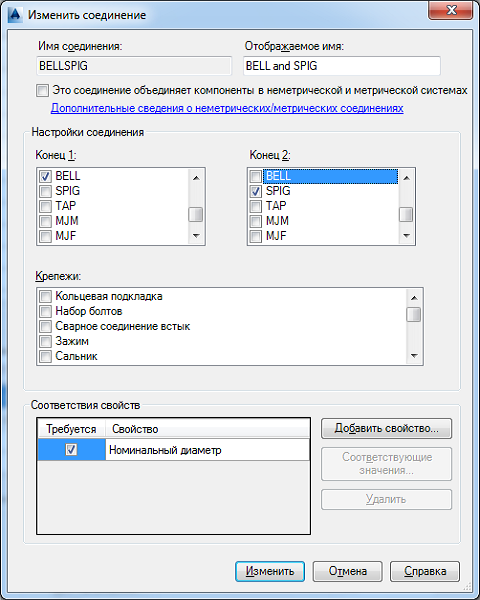

- В диалоговом окне "Настройка проекта", щелкнув "Параметры соединения трубопровода", откройте диалоговое окно Настройка соединения.
- Если для объединения типов концов нет подходящего соединения, нажмите кнопку "Добавить", чтобы создать новое соединение.
Прим.: Также можно создать новые типы концов. Дополнительную информацию см. в разделе Соединения. Если крепежи были заданы, то они должны присутствовать в миникаталоге труб. - Закройте окно "Настройка проекта".
- Повторяйте шаг 1 для выполнения трассировки трубы фиксированной длины, которая превышает длину, заданную в свойстве "Фиксированная длина". Проект настроен для использования трубопроводов фиксированной длины.
Прим.: При добавлении или изменении соединений в окне "Настройка проекта" изменяется файл проекта DefaultConnectorsConfig.xml. Этот файл входит в некоторые пакеты содержимого. Кроме того, в инструкциях по установке (ознакомительных сведениях) из пакета содержимого могут присутствовать рекомендации по настройке добавления соединений.
