После размещения в чертеже труб и их соединительных деталей можно переместить соединенную трубу и изменить свойства деталей.
Если изменить расположение, спецификацию или размер трубы, AutoCAD Plant 3D попытается сохранить соединения труб. Если внесено изменение, которое нельзя разрешить, соединение помечается обозначением несоответствия свойств или разрывается.
AutoCAD Plant 3D предоставляет ряд инструментов, с помощью которых можно изменить трубу.
Подстановка деталей
С помощью ручки подстановки можно заменить совместимые детали.
Совместимая деталь имеет такие же размер и тип (например, можно заменить задвижку поплавковым клапаном).
Использование линий выравнивания для помощи в перемещении трубы

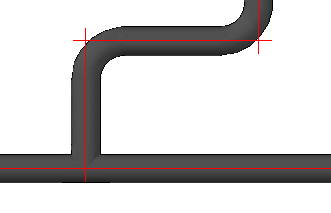

Линии выравнивания можно использовать как визуальные инструменты. При выборе трубы в чертеже линии выравнивания отображаются вдоль оси подсоединенной трубы.
Линии выравнивания помогают идентифицировать подсоединенную трубу и определить, в каком направлении трубу можно переместить.
При использовании ручки переноса перемещаются ось трубы и все подсоединенные детали, у которых эта ось общая. Концептуально это то же, что и растягивание линий выравнивания при включенном ортогональном режиме.
Изменение свойств деталей
С помощью палитры свойств можно изменять свойства труб и соединительных деталей.
Можно изменить деталь в чертеже, изменив ее свойство размера или миникаталога. В случае изменения детали AutoCAD Plant 3D может сохранить соединения, отрегулировав смежные соединительные детали. Например, при изменении размера трубы добавляются или удаляются патрубки.
Одновременно можно изменить значение свойства нескольких элементов. Выбор всех соединенных элементов перед изменением размера или миникаталога позволяет избежать временных несовместимостей, которые могут привести к добавлению ненужных соединительных деталей или вызвать разрыв соединений.
Дополнительные сведения о выборе соединенной трубы см. в разделе Выбор труб.
Также можно изменить свойства с помощью диспетчера данных.
Обновление миникаталога трубы
Можно обновить чертеж при внесении изменения в файл миникаталога (с расширением .pspx).
В миникаталоге трубы задаются геометрия соединительных деталей, свойства материала и тип соединения (код конца). Если деталь в миникаталоге недоступна, вместо нее используется деталь-заполнитель.
Дополнительные сведения см. в разделе Обновление миникаталога в модели Plant 3D.
