Аннотация — это текст, размещенный в документе для описания компонента или линии. В нем отображаются свойства данных идентификатора компонента или линии.

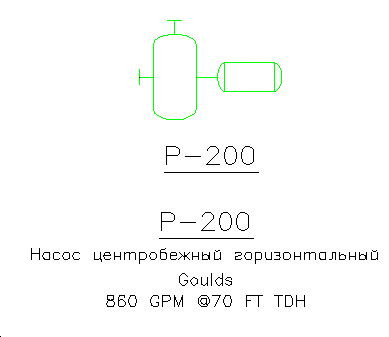

Ниже приведен пример горизонтального центробежного насоса, аннотированного идентификатором насоса и маркой насоса:
Аннотации привязывают к свойствам или данным компонента или линии. В случае изменения данных аннотация соответствующим образом обновляется. Однако не все аннотации визуально связываются с компонентом или линией. Можно добавлять автономные аннотации, которые не перемещаются в чертеже при перемещении компонента или линии, или связанные аннотации, которые перемещаются вместе с элементом. Связанные аннотации могут включать в себя всплывающий инструмент или идентификатор оборудования.
Некоторые аннотации (например, размер клапана) отображаются автоматически, а другие требуют размещения их в чертеже.
Компонентам и линиям необязательно иметь данные идентификаторов перед их аннотированием. Например, можно указать в аннотации элемента его размер, производителя и т. д.
