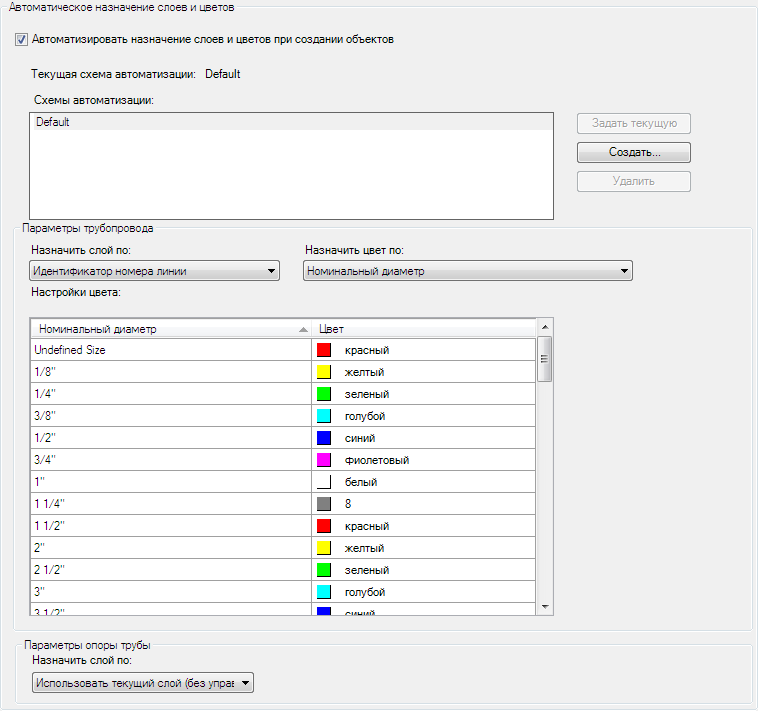

Задает автоматическую схему для присвоения значений слоев и цветов трубопроводам и связанным встраиваемым компонентам.
Автоматическое назначения слоев и цветов
- Автоматизировать назначение слоев и цветов при создании объектов
-
Указывает, доступно ли автоматическое назначение слоя и цвета при создании объектов. Если установить этот флажок, станут доступны другие элементы управления.
- Назначить слой по
-
Назначает слой указанному свойству.
- Назначить цвет по
-
Назначает цвет указанному свойству. Выберите одно из двух свойств по умолчанию, "Статус" или "Номинальный диаметр", или создайте дополнительные элементы для этого списка, настроив новый список выбора для класса "Труба".
- Настройки цвета
-
Содержит список текущих настроек цвета. При необходимости их можно изменить.
- Сделать текущим
-
Делает выбранную схему текущей.
- Создать
-
Открывает диалоговое окно "Новая схема автоматизации", в котором можно настроить новую схему.
- Удалить
-
Удаляет выбранную схему.
Параметры опоры трубы
- Назначить слой по
-
Использовать слой трубопровода: размещение опор труб на том же слое, что и у присоединенных труб, с дополнительным префиксом или суффиксом.
Все опоры на одном слое: опоры труб создаются на слое, указанном в поле "Имя слоя".
Использовать текущий слой (без управления): опоры труб создаются на текущем слое. Такое поведение совместимо с AutoCAD Plant 3D 2012 и более ранних версий.
