Редактирование ортогонального вида
- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи".
- Дважды щелкните, чтобы открыть двумерный чертеж.
- На вкладке "Ортогональный вид" ленты на панели "Инструменты объекта установки" щелкните "Редактировать вид".
- Внесите необходимые изменения, после чего на ленте на вкладке "Редактор ортогональных элементов" щелкните "Создать вид".
Переименование ортогонального вида

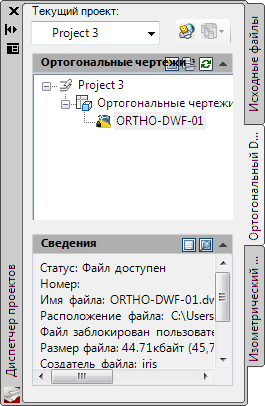

- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи".
- Дважды щелкните, чтобы открыть двумерный чертеж.
- В Диспетчере проектов щелкните правой кнопкой мыши ортогональный вид
"Переименовать вид". - В диалоговом окне "Переименование ортогонального вида" введите новое имя. Нажмите кнопку "ОК".
Обновление ортогонального вида
- Внесите изменения в модель, на которой основан ортогональный вид.
- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи".
- Двойным щелчком мыши откройте двумерный чертеж, основанный на измененной модели.
- В Диспетчере проектов щелкните правой кнопкой мыши ортогональный вид "Проверить вид". Красное выделение значка указывает на то, что вид необходимо обновить.
- Снова щелкните правой кнопкой мыши ортогональный вид и выберите пункт "Обновить вид". Прим.:
На обновление вида или всего двумерного чертежа может потребоваться несколько минут в зависимости от сложности модели.
Удаление ортогонального вида
- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи".
- Дважды щелкните двумерный чертеж, чтобы открыть его.
- На вкладке "Ортогональный вид" ленты на панели "Ортогональные виды" щелкните "Удалить вид".
- Выберите вид, который нужно удалить.
