Работа со спецификациями двумерных чертежей

Создание спецификации двумерного чертежа

Предполагается, что выполняется редактирование двумерного чертежа, в котором содержится хотя бы один ортогональный вид.

1. Если требуется изменить компоненты спецификации (например, добавить столбцы или отобразить перечни разрезов), выберите параметр "Настройка таблицы".
2. Выберите параметр "Спецификация".
3. В области двумерного чертежа выберите видовой экран.
4. Если шаблон спецификации двумерного чертежа в основной надписи не был создан, выполните следующие действия.
   • Задайте левую верхнюю точку местоположения таблицы спецификации двумерного чертежа.
   • Задайте правую нижнюю точку местоположения (.Y игнорируется).

     Отображается таблица спецификации двумерного чертежа.

Разделение (разрыв) таблицы спецификации двумерного чертежа

Спецификации двумерных чертежей не разделяются на дополнительные таблицы или чертежи автоматически.

1. В области двумерного чертежа выберите внешнюю границу таблицы спецификации двумерного чертежа. Отображаются ручки таблицы.

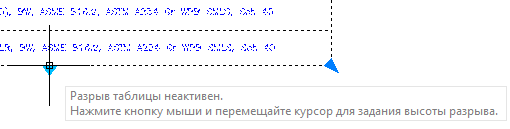

2. Щелкните ручку разрыва таблицы в нижней части таблицы спецификации двумерного чертежа.

3. Задайте расположение разрыва (например, верхняя часть группового заголовка). Таблица разделяется.

Создание аннотации спецификации двумерного чертежа (номер марки)

После размещения таблицы спецификации двумерного чертежа можно добавить аннотации спецификации с номером марки в один или несколько видов.

1. На ленте "Ортогональный вид" нажмите "Аннотировать двумерный чертеж".
2. Выберите элемент в ортогональном виде, который указан в спецификации двумерного чертежа.
3. В командной строке введите с (Спецификация).
4. Для поворота текста введите п (Повернуть).

5. Задайте местоположение для аннотации.

Создание аннотации спецификации на основе элемента таблицы

Для создания аннотации спецификации двумерного чертежа можно выбрать строку в списке спецификации.

1. На ленте "Ортогональный вид" нажмите "Аннотация спецификации".
2. Выберите левую границу таблицы рядом с идентификационным номером. Выноска отображается в видовом экране по умолчанию.
Прим.: Видовой экран по умолчанию — это видовой экран, выбранный при создании таблицы спецификации двумерного чертежа. Однако добавлять аннотации спецификаций можно в любом видовом экране, содержащем детали из таблицы спецификации двумерного чертежа.
3. Если необходимо выбрать другой видовой экран, в командной строке введите В(Видовой экран).
4. Задайте местоположение для аннотации.
5. Если один и тот же элемент спецификации имеет дополнительные обозначения в ортогональном виде (значение КОЛ. — больше одного), задайте дополнительные местоположения или введите р (пРопустить).

Добавление аннотаций спецификации двумерного чертежа ко всей таблице спецификации

После размещения таблицы спецификации двумерного чертежа можно добавить аннотации спецификации с номером марки в один или несколько ортогональных видов.

1. На ленте "Ортогональный вид" нажмите "Аннотация спецификации".
2. В командной строке введите Т(вся Таблица).
3. Выберите таблицу спецификации двумерного чертежа.
4. Выберите одно или несколько местоположений для первой линии в спецификации двумерного чертежа (идентификатор = 1).
5. Задайте местоположения для всех дополнительных линий в спецификации двумерного чертежа (идентификатор = 2, 3 и т. д.).

Настройка спецификации двумерного чертежа в основной надписи

Местоположение спецификации двумерного чертежа и параметры проекта по умолчанию можно задать в основной надписи спецификации. Настройки будут применены ко всем новым двумерным чертежам. Местоположение по умолчанию применяется к первой таблице спецификации двумерного чертежа, создаваемой в каждом двумерном чертеже.

1. Выберите "Настройка проекта", "Параметры ортогонального DWG", "Основная надпись и отображение", а затем — "Настроить основную надпись".
2. Если требуется изменить компоненты спецификации (например, добавить столбцы или отобразить перечни разрезов), выберите параметр "Настройка таблицы".
3. Выберите параметр "Спецификация". В области чертежа основной надписи задайте верхний левый угол шаблона таблицы спецификации.

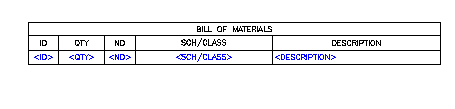

4. Задайте нижний правый угол. Отображается шаблон таблицы спецификации двумерного чертежа.

   Прим.: В отличие от спецификации изометрического чертежа область таблицы (синяя штриховка) в основной надписи не указывается. Таблица не разделяется автоматически. Кроме того, спецификация двумерного чертежа не поддерживает разделение на области для чертежа и не для чертежа.
