Темы

Задание размеров, аннотаций и масштаба обозначения ISO для трубопроводов и тем переопределения.

С помощью темы по умолчанию задаются параметры ISO для обычных трубопроводов. Именованные темы (например: "Фитинг к фитингу", "Трубопровод небольшого диаметра", "Существующий трубопровод", "Трубопровод продолжения") применяются в особых случаях. Именованные темы также называются темами переопределения.

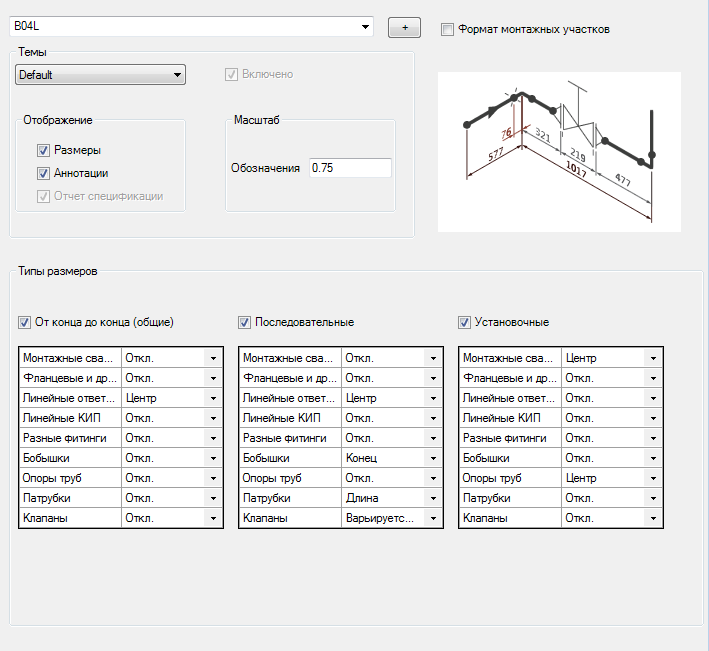

Можно указать слои тем на вкладке "Темы переопределения" диалогового окна "Темы ISO" в редакторе основной надписи ISO. Например, можно указать, что все существующие трубопроводы размещаются на слое Существующие.

Темы

Список тем

Темы ISO используются для обозначения тех или иных типов поведения для различных типов трубопровода. Тема по умолчанию определяет большинство трубопроводов, но для именованных тем также можно назначить другой порядок нанесения размеров.

Enabled

Включение или отключение темы. Если тема отключена, то соответствующий ей трубопровод считается обычным (тема по умолчанию). Например, если отключить тему "Трубопровод продолжения/соединения", графика продолжения отображается в виде обычного трубопровода (тема по умолчанию) и не размещается на сером слое "Продолжение".

Размеры

Указывает, должны ли отображаться размеры.

Аннотации

Указывает, должны ли отображаться аннотации.

Отчет о спецификации

Указывает, нужно ли отображать отчеты в ведомости материалов.

Масштаб

Указание масштаба обозначения ISO для темы. Тема по умолчанию определяет масштаб обозначения для большинства обозначений ISO. Для каждой именованной темы можно задать разный масштаб обозначения. Например, для существующих трубопроводов можно задать уменьшенный масштаб.

Типы размеров

Размеры типа "от конца до конца" (общие)

Измеряют размер сегментов трубопровода от одной конечной точки до другой. При желании можно делать остановки на клапанах и ответвлениях.

Размеры типа "Строка"

Измеряют общий размер сегментов трубопровода для выбранного стиля ISO с остановками на встроенных компонентах, таких как патрубки, клапаны и т. д.

Размеры установочного типа

Определяют размер от общей точки, такой как отвод, к местоположению объекта, такого как монтажный сварной шов или опора трубы, после чего следует остановка.

Режим нанесения размеров

Позволяет задать параметры типа размера для определенных компонентов, таких как монтажные сварные швы, фланцевые и другие заглушки, линейные ответвления, линейные КИП, другие соединительные детали, бобышки, опоры труб и т. д. Можно задать следующие параметры:

• Точки прерывания размера: определяет измерение только от одного конца, от центра или измерение общей длины компонента. Клапаны перечислены, но параметры приводятся в таблице клапанов ниже.
• От конца до конца: можно задать определение размера компонента от одного конца до другого. Этот параметр доступен, когда установлен флажок для типа размера "от конца до конца".
• Строка: можно задать для компонента строковый тип размера. Этот параметр доступен, когда установлен флажок для строкового типа размера.
• Установочный: можно задать для компонента установочный тип размера. Этот параметр доступен, когда установлен флажок для установочного типа размера.
