К таблице спецификации двумерного чертежа можно добавить столбцы, например для номера линии или центра тяжести.
- На ленте "Ортогональный вид" выберите "Настройка таблицы". Отображается диалоговое окно "Настройка таблицы".

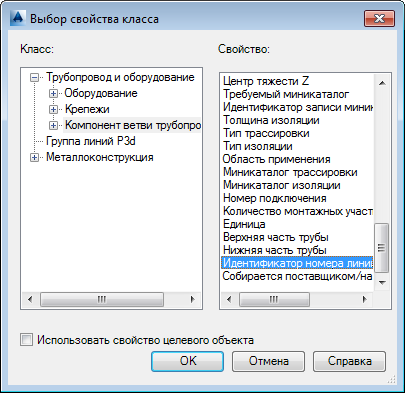

- Нажмите "Добавить столбец". Отображается диалоговое окно "Выбор свойства класса".
- В списке классов выберите компонент ветви трубопровода.
- В списке свойств выберите "Идентификатор номера линии".
- Нажмите "OK", чтобы закрыть диалоговое окно "Выбор свойства класса".
- В разделе "Компоновка таблицы" в строке "Столбец" выберите "Идентификатор номера линии". Прим.: Если не выбрать столбец, то он будет удален из списка.
- Выполните одно из следующих действий:
- Для создания таблицы спецификации двумерного чертежа выберите параметр "Спецификация" и задайте местоположение таблицы.
- Для обновления существующей спецификации выберите "Обновление спецификации".

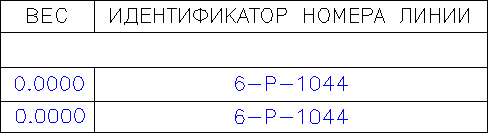

Отображается идентификатор номера линии.
