Имеется возможность расположить трубу и соединительные детали трубы в модели, точно выбрав расположение сегмента и соединительной детали или настроив в программе параметры расчета типа и расположения соединительной детали.
В программе доступен набор инструментов и параметров размещения, в том числе ручки трубы и компас, которые помогут расположить трубу и соединительные детали труб.
Использование ручек трубы
Можно трассировать трубу от открытого патрубка выбранной трубы с помощью ручки продолжения. Также можно воспользоваться ручкой переноса для размещения и растягивания трубы.
Используйте ручку переноса на конце сегмента трубы, чтобы изменить длину выбранной трубы.
Кроме трассировки трубы, также можно воспользоваться ручкой продолжения на открытом патрубке, чтобы добавить отвод. Если воспользоваться ручкой продолжения, расположенной не на открытом патрубке, сформируется ответвление.
В сегментах труб ручка продолжения ответвления расположена посередине. В соединительных деталях труб также имеются ручки продолжения ответвления. Например, отвод имеет ручку продолжения ответвления, с помощью которой можно преобразовать отвод в тройник.
Дополнительные сведения о ручках см. в разделе Ручки Plant 3D.
Трассировка труб с помощью компаса
Компас используется для трассировки трубы под точными углами.
Точки, задаваемые при помощи компаса, ограничиваются плоскостью трассировки. Можно отключить компас, чтобы задать точку вне плоскости трассировки.
В компасе по кругу отображаются засечки. Можно задать угол между засечками, изменить размер компаса или выключить компас.
Шаг привязки компаса также используется при ответе на запрос "Укажите угол поворота" (например, при применении ручки поворота). Можно отключить шаг привязки компаса, чтобы задать точное значение поворота.
При добавлении соединительной детали засечки компаса задаются в соответствии с доступными углами соединительной детали, указанными в миникаталоге трубы.

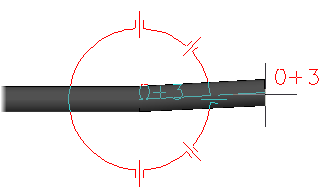

Можно задать допустимый угол, чтобы разрешить небольшие отклонения угла при соединении трубы стык в стык или добавлении соединительной детали. Например, можно задать угол в 91 градус при применении отвода под углом 90 градусов.
Если применить допустимый угол, в компасе будут отображаться засечки допустимого угла. По умолчанию допустимый угол отключен.
Размещение трубы со смещением
При трассировке трубы в дополнение к осевой линии можно задать восемь направлений смещения. Если задать смещение к нижней части трубы, то затем можно непосредственно указать расположение опор.
Смещение относительно направления трассировки, оно не является абсолютным. При трассировке трубы в вертикальном направлении выравнивание нижней части трубы осуществляется относительно стены. Возможны следующие действия.
- Настройка выравнивания и смещения на ленте до трассировки трубы.
- Настройка или изменение выравнивания из командной строки во время трассировки трубы.
Если при трассировке со смещением необходимо применить объектную привязку, чтобы задать точку на трубе, однако нет необходимости в прикреплении к трубе, можно отключить plantoffsetconnect.
Точное размещение
Имеется возможность задать точные точки объектной привязки, если ручки продолжения недоступны или отсутствуют в нужном расположении.
Обычно, если необходимо прикрепить трубу при трассировке, для указания точного расположения используется объектная привязка.
Для соединения с концом другой трубы можно использовать объектные привязки узла или конца. Если требуется присоединить трубу под прямым углом, используйте перпендикулярную объектную привязку. Используйте ближайшую объектную привязку, чтобы задать точку на осевой линии трубы.

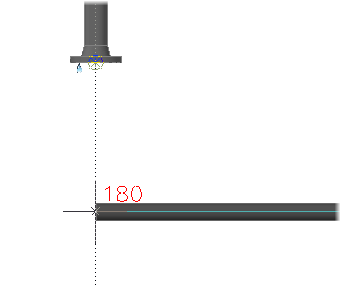

Используйте объектную привязку "Узел" для соединения со штуцерами.
Дополнительные сведения об объектной привязке см. в разделе Привязка к точкам на объектах (объектная привязка).
С помощью слежения можно задать точку, выровненную относительно другой точки. Дополнительные сведения см. в разделе Отслеживание точек на объектах.
Имеется возможность задать расстояние (длину трубы), чтобы указать следующую точку. Дополнительные сведения см. в разделе Ввод методом "направление-расстояние".
Если необходимо привязать объект и сохранить текущий уровень, можно применить привязку уровня. Например, можно сформировать соединение с вертикальной трубой.
Использование решений трассировки
Если задано соединение, конечные точки которого не линейны, AutoCAD Plant 3D может трассировать трубу и добавить соединительные детали, чтобы завершить это соединение. При наличии нескольких траекторий доступен выбор из нескольких решений.
