В данной процедуре предполагается, что в проекте имеется миникаталог трубопроводов фиксированной длины и что конфигурация соединения (заданная в окне "Настройка проекта") поддерживает соединения трубопровода фиксированной длины.
- На ленте щелкните вкладку "Главная"
панель "Вставка элементов" раскрывающийся список "Выбор миникаталога". - В раскрывающемся списке выберите миникаталог трубопроводов фиксированной длины (например, Resistoflex).
- В раскрывающемся списке "Выбор размера трубы" выберите размер трубы (например, 6 дюймов).
- На ленте щелкните "Трасса труб".
- В области чертежа щелчком задайте начальную точку трубы.

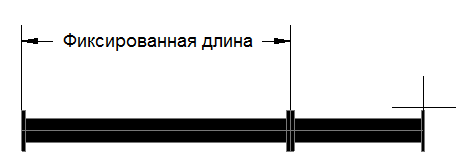

- Щелчком задайте следующую точку трубы. Сегменты трубы добавляются, если заданная длина трубы превосходит значение свойства "Фиксированная длина".
- Щелчком задайте следующую точку трубы.

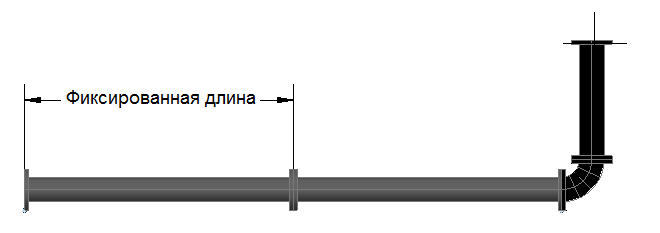

- Продолжайте щелчками добавлять дополнительные точки трубы. Обратите внимание, что если последний трассируемый сегмент имеет максимальную длину, соединительные детали, добавленные при повороте, не сужаются (а расстояние до конечной точки осевой линии увеличивается).
- Нажмите клавишу ENTER для завершения трассировки трубы.
Изменение сегмента трубопровода фиксированной длины
Ручки на трубопроводе фиксированной длины функционируют так же, как и на других трубопроводах. При использовании ручек сегменты не добавляются и не удаляются, что ограничивает то, насколько можно растянуть сегмент трубопровода. Ниже приведено описание процедуры, иллюстрирующей работу ручек.

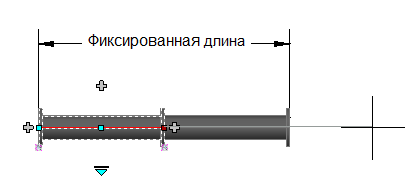

- Щелкните сегмент трубопровода фиксированной длины. Щелкните ручку "Переместить деталь" в конце трубы.
- Переместите мышь (не нажимая кнопки) в место за пределами максимальной длины. Обратите внимание на то, что сегмент трубы растягивается до максимальной (фиксированная длина) или сокращается до минимальной (минимальная длина обрезки) длины; при этом сегменты не добавляются и не удаляются.
Прим.: Трубопровод фиксированной длины не растягивается в отличие от других трубопроводов. Команда РАСТЯНУТЬ позволяет переместить сегмент трубопровода фиксированной длины, но не изменяет длину сегмента.
