Над линиями можно выполнять другие задачи по редактированию, включая следующие:
- Обрезка линии при ее прохождении над другими линиями или компонентами (воспользуйтесь командой "ОБРЕЗАТЬ").
- Удлинение линии для соединения с другими линиями или компонентами (воспользуйтесь командой "УДЛИНИТЬ").
- Продолжение или сокращение линии (воспользуйтесь ручкой конца линии на линии).
- Растягивание линии для перемещения компонентов, соединенных с ней, и штуцеров на прикрепленных резервуарах (с помощью команды РАСТЯНУТЬ).
- Перемещение линии вместе со всем оборудованием и штуцерами, или без них (с помощью команды ПЕРЕНЕСТИ).
В зависимости от желаемого результата можно использовать команду РАСТЯНУТЬ или ПЕРЕНЕСТИ. Вот несколько примеров:
| Если требуется, чтобы: | Необходимо: | Выполните эту команду: |
|---|---|---|
| Переместить все оборудование, штуцера и линии | Выделить все | РАСТЯНУТЬ или ПЕРЕНЕСТИ Прим.: Если действие вызывает проблему (например, наложение отрезков), конфликтующие элементы не растягиваются.
|
| Переместить оборудование и оставить вложения | Выбрать оборудование (с указанием или без указания штуцера) | РАСТЯНУТЬ или ПЕРЕНЕСТИ |
| Удлинить линию и сохранить ее вложения | Выбрать часть линии Прим.: При выборе части линии не следует выбирать точки соединения между линией и штуцером.
|
РАСТЯНУТЬ |
| Переместить штуцер и отключить его (от резервуара, например) | Выбрать штуцер | РАСТЯНУТЬ или ПЕРЕНЕСТИ |
| Переместить линию и отсоединить ее | Выбрать линию целиком | РАСТЯНУТЬ или ПЕРЕНЕСТИ |
| Переместить линию и штуцер и удалить их | Выбрать всю линию и штуцер | РАСТЯНУТЬ или ПЕРЕНЕСТИ Прим.: РАСТЯНУТЬ: отсоединение штуцера от линии
|

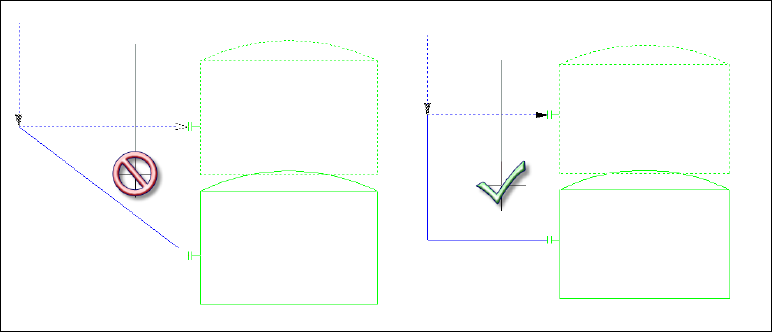

Как и ожидалось, в чертеже P&ID использование команды РАСТЯНУТЬ и выбор части линии схемы и резервуара приводит к растягиванию линии и перемещению резервуара с вложенным штуцером. В этом чертеже на виде слева показано, что происходит при использовании команды РАСТЯНУТЬ для обычной линии AutoCAD: линия отсоединяется от резервуара. На виде справа показано растяжение линии схемы, перемещение резервуара, и штуцер при этом остается прикрепленным. Пунктирные линии представляют возможность динамического просмотра возможных результатов по мере перемещения курсора перед завершением команды.
