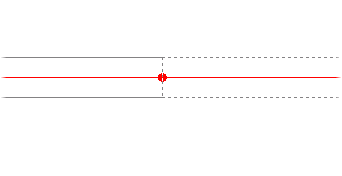

Если переменная plantwelddisplay отключена, на ленте на панели "Видимость" включите отображение сварных швов. Выполните регенерацию чертежа для отображения точки сварки. - Щелчком выберите сварную точку на чертеже.
- Щелкните ручку подстановки.
- В контекстном меню выберите "Параметры армирования"
"Добавить укрепляющую накладку". - Если требуется изменить форму укрепляющей накладки, на палитре свойств задайте параметры "Геометрия детали" "Размеры".
Если впоследствии потребуется удалить укрепляющую накладку, используйте ручку подстановки, чтобы задать значение "Нет" для параметров армирования.
