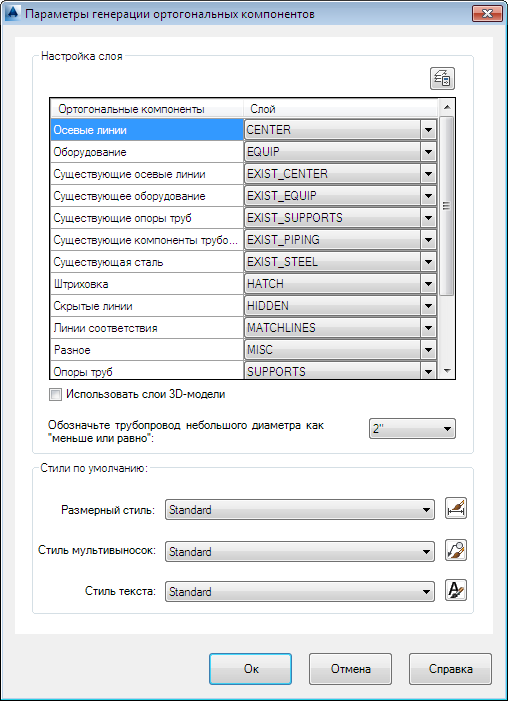

Настройка соответствий ортогональных слоев и задание стилей по умолчанию.
Способы доступа
Лента: Вкладка "Главная "
панель "Проект" "Диспетчер проектов" "Настройка проекта" "Параметры ортогонального DWG" узел "Основная надпись и отображение" "Настроить основную надпись" "Параметры "Орто"
Ввод команды:
PLANTORTHOTEMPLATESETTINGS
- Кнопка "Слои"
- Вызов стандартного диалогового окна "Слои" AutoCAD.
Настройка слоя
- Сетка компонента/слоя
-
Задание слоя, на котором отображается каждый ортогональный компонент.Прим.: Тип линий определяется по слою, также можно задать тип линий с помощью параметров слоя AutoCAD.
- Использовать слои 3D-модели
- Все выбранные элементы в таблице слоев игнорируются, вместо них используется схема слоев модели. Цвета и типы линий определяются по настройке ПОСЛОЮ.
- Обозначьте трубопровод небольшого диаметра как "меньше или равно"
- Если размер трубопровода меньше или равен задаваемому размеру, то в целях работы со слоями он считается трубопроводом небольшого диаметра.
Стили по умолчанию
Задание стилей по умолчанию, используемых в двумерных чертежах.
- Размерный стиль
- Задает размерный стиль. В раскрывающемся списке перечислены все размерные стили в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера размерных стилей, в котором можно управлять стилями, изменять существующие и создавать новые стили.
- Стиль мультивыносок
- Задает стиль мультивыносок. В раскрывающемся списке перечислены все стили мультивыносок в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера стилей мультивыносок, в котором можно управлять стилями, изменять существующие и создавать новые стили.
- Текстовый стиль
- Задает стиль текста. В раскрывающемся списке перечислены все стили текста в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера стилей текста, в котором можно управлять стилями, изменять существующие и создавать новые стили.
