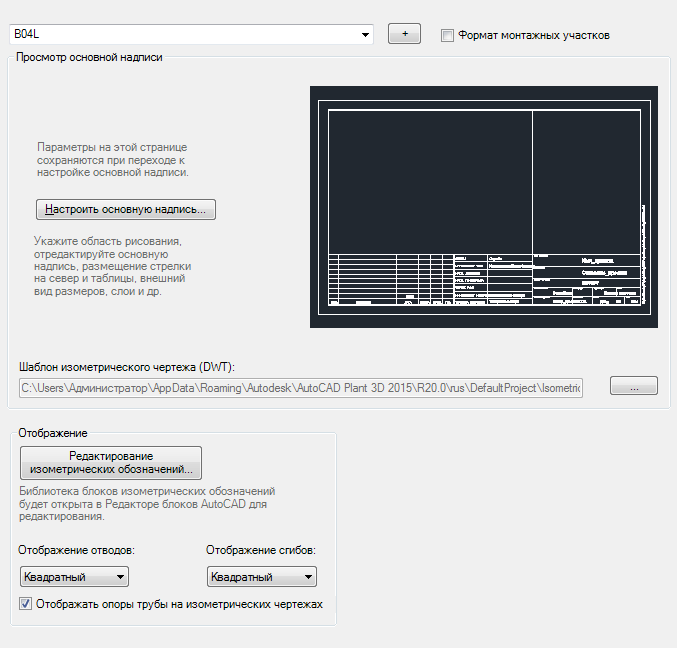

Позволяет настроить блок заголовка для изометрических чертежей.
- Стиль ISO
-
Отображает список доступных стилей ISO.
Просмотр блока заголовка
- Настройка блока заголовка
-
Отображает палитру вариации блоков и панель инструментов "Блок заголовка".
- Просмотр блока заголовка
-
Отображает образец для предварительного просмотра выбранного блока заголовка.
- Шаблон изометрического чертежа (DWT)
-
Задает папку, в которой хранятся файлы шаблонов и конфигурация для указанного типа изометрического чертежа. Можно выбрать другую папку.
Отображение
- Редактирование изометрических обозначений
-
При нажатии на эту кнопку открывается файл IsoSymbolStyles.dwg в редакторе блоков AutoCAD, где можно просматривать и редактировать блоки ISO. После закрытия редактора блоков становится активным окно "Настройка проекта".
- Отображение отводов
-
Задает скругленные или квадратные отводы.
- Отображение сгибов
-
Задает скругленные или квадратные изгибы.
- Отображать опоры трубы на изометрических чертежах
-
Определяет, будут ли отображаться опоры труб.
