- В Редакторе миникаталогов откройте миникаталог трубопровода проекта, чтобы указать трубопровод фиксированной длины.
- На панели "Лист миникаталога" щелкните деталь трубопровода (например: PIPE, GRV, 150LB, AWWA C151).
- Нажмите "Редактирование деталей".

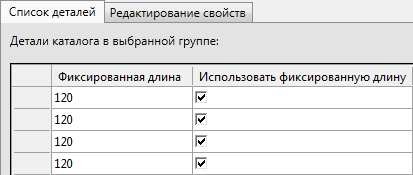

- В таблице в столбце "Фиксированная длина" укажите максимальную длину сегмента трубы без единиц измерения (например, 120).
- Установите флажок в столбце фиксированной длины.
- Необязательно. Если требуется задать минимальную длину, в столбце "Минимальная длина обрезки" укажите наименьшую длину сегмента трубы (например, 6)
Прим.:
Функция трассировки трубы фиксированной длины добавлена в AutoCAD Plant 3D с расширением 2. Однако свойства "Фиксированная длина" и "Использовать фиксированную длину" — не новые свойства. Эти свойства игнорировались средством создания 3D-моделей в более ранних версиях, поэтому может потребоваться обновить существующие миникаталоги трубопроводов фиксированной длины.
