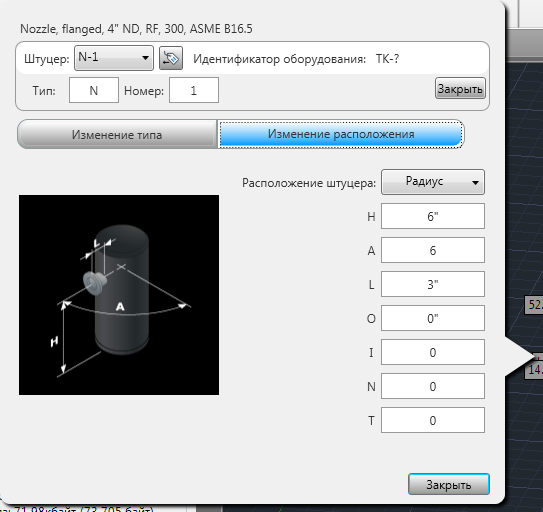

Задает свойства положения для нового или измененного штуцера.
- Штуцер
-
Используется для отображения текущего штуцера. При редактировании можно щелкнуть раскрывающийся список, чтобы выбрать другой штуцер для редактирования.
- Значок идентификатора
-
Используется для отображения текущего идентификатора. Щелкните, чтобы развернуть диалоговое окно (как показано) для редактирования типа и числовых сегментов идентификатора.
- Идентификатор оборудования
-
Используется для отображения идентификатора (доступного только для чтения) для компонента оборудования, в котором необходимо добавить или изменить штуцера.
- Изменить тип
-
Нажмите эту кнопку, чтобы отфильтровать типы штуцеров и выбрать штуцер из списка допустимых.
- Изменить расположение
-
Нажмите эту кнопку, чтобы задать параметры расположения штуцера.
- Положение штуцера
-
Задает положение штуцера: сверху, снизу, радиально или на линии.
- К
-
Задает радиус штуцера.
- A
-
Задает угол штуцера.
- Д
-
Задает длину штуцера.
- П
-
Задает перпендикулярную ориентацию штуцера относительно оборудования.
- В
-
Задает наклон штуцера.
- N
-
Задает поворот штуцера.
- П
-
Задает закручивание штуцера.
