Работа со значениями веса

Задание веса в модели

Если значения веса не были заданы в миникаталоге трубопровода, то их можно задать в Диспетчере данных или непосредственно в 3D-модели.

1. В области чертежа выберите один или несколько объектов Plant 3D (например, отвод).
2. Щелкните правой кнопкой мыши точку в модели.
3. В контекстном меню выберите "Свойства".
4. На палитре свойств группа Plant 3D в поле "Вес" введите значение веса в единицах проекта (например: 8,59).

   Прим.: В качестве единиц проекта для измерения веса всегда используются фунты или килограммы, а для погонного веса — фунт/фут или кг/м, в зависимости от единиц измерения проекта. При вводе значения веса задавать единицы измерения не требуется.

Задание веса для трубопровода в модели

1. В области чертежа выберите трубопровод.
2. Щелкните правой кнопкой мыши точку в модели.
3. В контекстном меню выберите "Свойства".

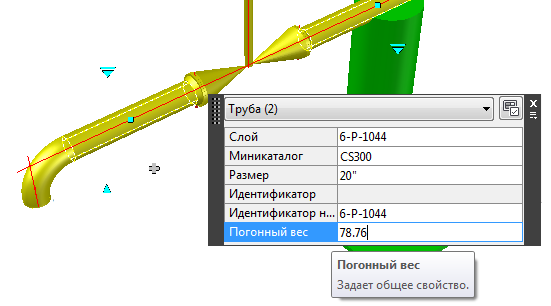

4. На палитре свойств группа Plant 3D "Погонный вес" введите погонный вес (например, 78,76).

   После задания погонного веса (для трубопроводов и конструкций) вес рассчитывается на основе длины.

Прим.: Для отображения веса и погонного веса для трубопроводов, опор труб, оборудования и конструкций в окне "Быстрые свойства" можно использовать команду НПИ.

Активация проверки действующего центра тяжести

1. Если функция действующего центра тяжести не активирована, на ленте "Анализ" выберите "Действующий центр тяжести".
2. В командной строке введите plantcogvalidationswitch.
3. Введите вкл.
4. В области чертежа выберите хотя бы один объект Plant, для которого задано значение веса.
5. Выберите по крайней мере один компонент, для которого не задано значение веса.


   Отображается диалоговое окно "Проверка центра тяжести".

   Прим.: Для зумирования и выделения компонентов, для которых значения веса не заданы, щелкните ссылки в окне проверки. Если требуется заморозить список при выборе компонентов и задании значений весов, отключите проверку действующего веса.

Отключение проверки действующего центра тяжести

При отключении действующего центра тяжести функция проверки также отключается. Если требуется активировать действующий центр тяжести, но при этом отключить проверку, выполните следующее.

1. В командной строке введите plantcogvalidationswitch.
2. Введите откл.

   При отключении проверки действующего веса окно "Проверка центра тяжести" не закрывается.
