- В дереве "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".

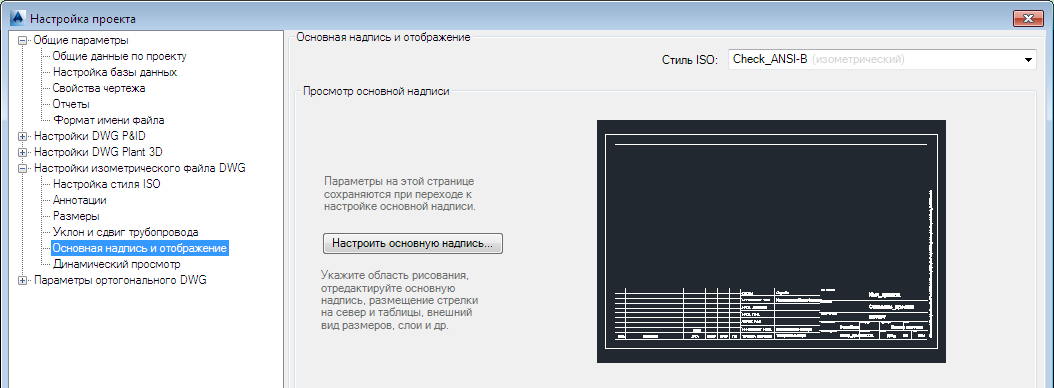

- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO".
- В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- На панели "Атрибуты" ленты щелкните "Атрибуты основной надписи"
.
- В диалоговом окне "Вставка основной надписи" откройте вкладку "Настройка LDT" и выполните следующие действия.
- В поле "Файл LDT (XLS)" нажмите кнопку [...] и перейдите к папке, где расположен файл LDT, который необходимо использовать. Щелкните файл LDT и нажмите кнопку "Открыть". Информация из выбранной электронной таблицы отображается в полях "Имя листа", "Номер строки" и "Столбец номера линии".
- Щелкните "Просмотр LDT", чтобы отобразить таблицу обозначений линий для предварительного просмотра.
- В диалоговом окне "Вставка основной надписи" откройте вкладку "Добавить атрибуты" и выполните следующие действия.
- В раскрывающемся списке "Категория атрибута" выберите элемент "Атрибуты LDT".
- В разделе "Имена атрибутов" щелкните атрибут, который необходимо добавить в основную надпись.
- В разделе формата измените по необходимости поля "Стиль", "Выравнивание" и "Высота текста".
- Нажмите кнопку "Разместить".
- Щелкните в области чертежа, чтобы разместить атрибут.
- Продолжайте выбирать атрибуты, корректировать форматирование и размещать атрибуты в основной надписи.
- По завершении нажмите кнопку "Закрыть".
- По завершении на панели ленты выберите "Закрыть"
"Вернуться к настройке проекта". Пример таблицы:
Таблица обозначений линий (zip).
