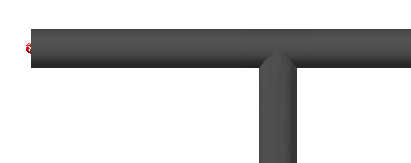

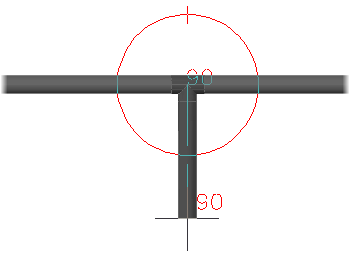

Создание ответвления с использованием тройника
- В чертеже выберите трубу.

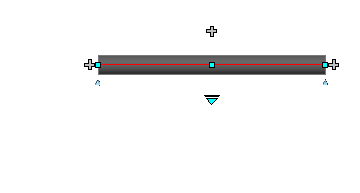

- Вблизи середины трубы щелкните ручку "Продолжение".
- В чертеже щелчком задайте следующую точку ответвления.
- Нажмите клавишу ENTER для завершения трассировки трубы.

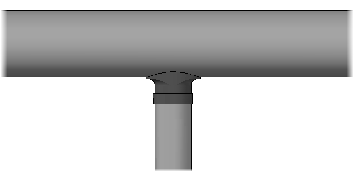

Создание О-образного ответвления
- На ленте щелкните вкладку "Главная"
панель "Вставка элементов" "Просмотр миникаталогов". - В "Листе миникаталога" выберите щелчком О-образное ответвление (например, "Sockolet").
- В окне Просмотра миникаталогов щелкните "Вставить в модель".
- Если точка вставки не расположена на необходимом патрубке, нажмите клавишу CTRL.
- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа и выберите привязку объекта (например, "Середина").
- Щелчком укажите точку на линии трубопровода, к которой следует выполнить привязку.
- Щелчком выберите поворот О-образного соединения или нажмите клавишу ENTER для выбора нулевого значения.
- Нажмите клавишу Enter.
- В области чертежа щелкните О-образное соединение, чтобы выбрать его.
- Щелкните ручку "Продолжение", чтобы создать ответвление.
- В области чертежа щелчком задайте следующую точку ответвления.
- Нажмите клавишу ENTER для завершения трассировки трубы.

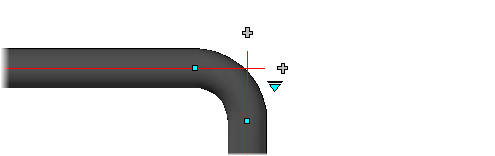

Создание ответвлений от соединительных деталей
- В области чертежа щелкните соединительную деталь (например, отвод).
- Щелкните ручку ответвления "Продолжение".
Ручка "Продолжение", которая не расположена в открытом порту, является ручкой ответвления.
- В области чертежа щелчком задайте следующую точку ответвления.
- Нажмите клавишу ENTER для завершения трассировки трубы.

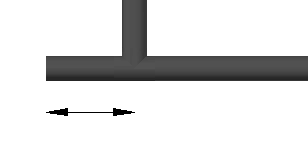

Создание ответвления на точном расстоянии по основному сегменту
В большинстве случаев можно использовать динамический ввод для точного размещения. Если функция динамического ввода недоступна, эта процедура позволяет использовать объектную привязку из для размещения компонентов.
- На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Трасса трубы".
- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "От".
- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "Узел".
- Щелкните, чтобы указать точку в конце основного сегмента.

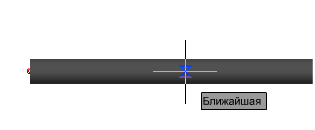

- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "Ближайшая".
- Переместите мышь по основному сегменту, чтобы отобразить обозначение О-образной привязки (не щелкая).
Теперь вы отслеживаете основной сегмент.
- Введите расстояние, чтобы создать ответвление (например 24).
- В области чертежа щелчком задайте следующую точку ответвления.
- Нажмите клавишу ENTER для завершения трассировки трубы. Прим.:
Если отображается сообщение "Режим Конточка не определен для заданной точки" при совместном использовании привязок объектов "От" и "Ближайшая", можно увеличить размер апертуры или уменьшить масштаб изображения. Обозначение "Ближайшая" должно отображаться при нахождении указателя мыши непосредственно над осевой линией трубы.
