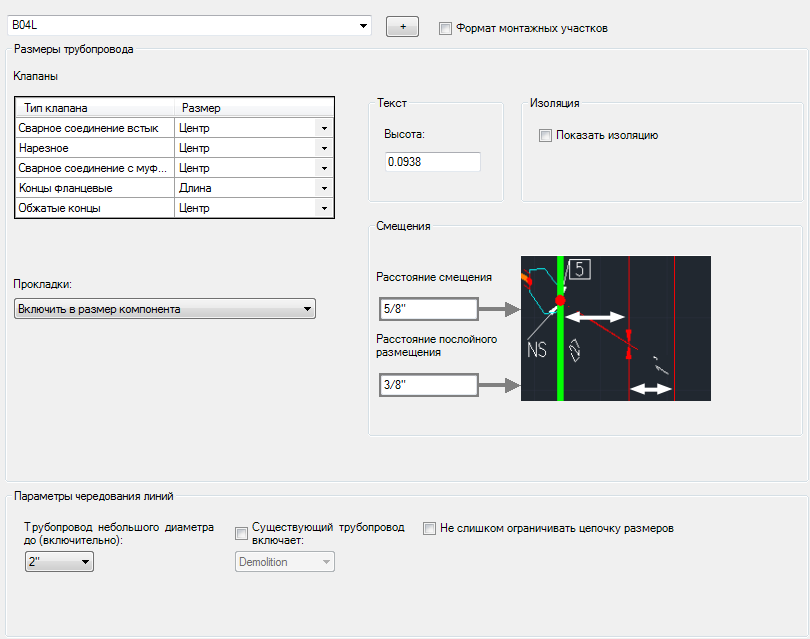

Размеры

Задает формат для размеров, помещаемых в изометрические чертежи.

Размеры трубопровода

Клапаны

Перечисляет типы клапанов, для которых можно задать размерный стиль. Для каждого типа клапана можно задать общую длину и центр.

Текст

Указание высоты текста стиля, используемого в размерах. По умолчанию этот параметр задает высоту текста стиля AdskIsoImperial или AdskIsoMetric. В редакторе основной надписи можно задать значение luprec для указания количества отображаемых цифр.

Insulation

Отображение линий смещения изоляции.

Прокладки

Задает один из следующих типов обработки прокладок.

• Включить в размер компонента
• Добавлять размеры прокладки по отдельности
• Не добавлять размеры прокладок

Расстояние смещения

Задает расстояние от линии трубопровода до ближайшего размера (до первой строки).

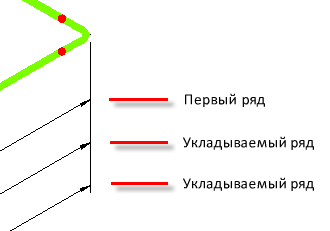

Расстояние послойного размещения

Задает расстояние между размерными строками.

Порядок определения размеров клапанов

Перечисляет типы клапанов, для которых можно задать размерный стиль. Для каждого типа клапана можно задать общую длину и центр.

Параметры чередования линий

Трубопровод небольшого диаметра до (включительно)

Задает ограничение размера для трубопровода небольшого диаметра.

Существующий трубопровод включает

Задает дополнительные критерии состояния для отображения состояния "Существующий трубопровод". Список выбора по умолчанию для состояния содержит элементы "Снос", "Существующий" и "Новый". В список выбора можно добавить значение (например, "По поставщику") и указать, что он также инициирует отображение состояния "Существующий трубопровод".

Не слишком ограничивать размеры строк

Удаляет последний размер строки в линейном сегменте трубопровода, когда используются размеры от конца до конца для предотвращения чрезмерного ограничения размеров.
