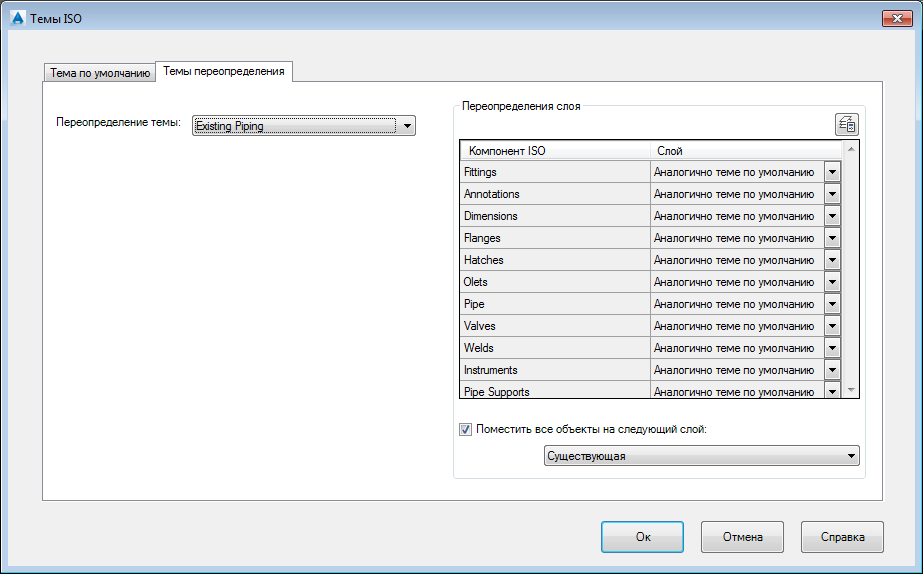

Позволяет настроить тему переопределения (трубопровод небольшого диаметра, дренажный/сливной трубопровод, существующий трубопровод, трубопровод продолжения/соединения) для изометрической основной надписи.
- Тема переопределения
-
Задает имя темы переопределения.
Переопределения слоя
- Сетка компонента/слоя
-
Определяет слой, на котором отображается каждый компонент ISO. По умолчанию для всех слоев выбран параметр "Аналогично теме по умолчанию". Список компонентов содержит соединительные детали, фланцы, штриховку, изоляцию, КИП, трубы, бобышки и клапаны. Глобальные компоненты, такие как таблицы, исключаются.
- Поместить все объекты на следующий слой
-
Когда установлен этот флажок, отключается элемент управления сеткой слоя. Этот параметр можно использовать для тем, таких как существующий трубопровод или продолжение трубопровода, где все компоненты трубопровода отображаются на одном слое с использованием одного типа линии.
