Вопросы и ответы: как создать пользовательское обозначение ISO?

Если не удается установить для использования существующее обозначение в IsoSymbolStyles.dwg, можно создать новое обозначение.

Для создания нового обозначения ISO откройте IsoSymbolStyles.dwg и введите БЛОКРЕД в командной строке, чтобы открыть редактор блоков.

Ниже приведены советы и рекомендации по созданию блока.

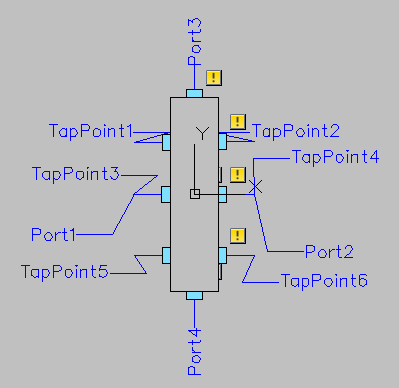

• Откройте блок клапана для определения масштаба, используемого для нового обозначения ISO. Все блоки масштабируются равномерно при создании ISO (можно установить масштаб в окне "Настройка проекта").

• Создаваемый блок должен располагаться так, чтобы его центральная точка находилась в начале координат (0,0). При выборе ориентации блока следует учитывать, как он будет присоединяться к трубопроводу (красная пунктирная линия на рисунке ниже) с потоком слева направо.



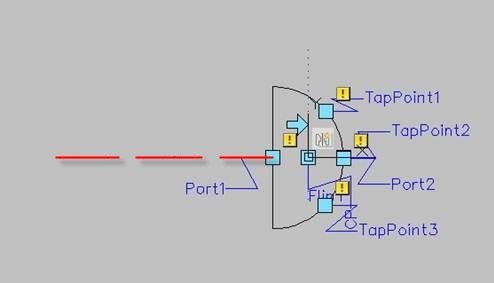

  Например, ЗАГЛУШКА расположена плоской стороной налево.

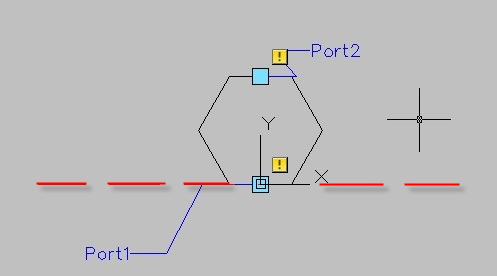

  БОБЫШКА расположена так, что Port1 и центральная точка находятся в начале координат. Обратите внимание, что Port2 находится над Port1, а не справа от него.
• Добавьте точечные параметры для Port1, Port2, Port3и т. д. для всех точек соединения. Например, у клапана будет 2 порта, крестовины — 4 порта, тройника — 3 порта. Необходимо использовать именно имя Port и включить всю последовательность (не заменяйте Port другим термином и не переводите его на другой язык).
• Если блок поддерживает соединения с отводами, можно добавить точечные параметры с использованием последовательности ТочкаОтвода1, ТочкаОтвода2 и т. д. Можно добавить любое количество точек отвода. Точки отводов выбираются по местоположению, а не по последовательности. Например, если блок содержит три определенные точки отвода, но при создании ISO требуется только один отвод, выбирается ближайшая точка отвода.

  Блок фланца используется для фланцевых заглушек и содержит шесть точек отвода.

  Точки отвода не являются обязательными элементами. Если в блоке нет заданных точек отвода, но требуется отвод, точка отвода создается автоматически.

• Маскирующие объекты можно добавлять в блоки, созданные для аннотаций (например, блок аннотации ромбовидной оболочки). Это нужно потому, что аннотации могут оказаться поверх косой штриховки в выходном файле ISO. Маскирующие объекты позволяют сделать текст в аннотации видимым, скрывая находящиеся за ней объекты.

• В потокозависимых блоках, таких как обратные клапаны и стрелки направления потока, может иметься параметр отражения (параметр и операция) в динамическом блоке. С его помощью можно получить доступ к ручке отражения в чертеже ISO. Используются параметры отражения Обратить X и Обратить Y. Стрелка направления потока или обратные клапаны задают атрибут потока в файле PCF, ориентация которого может быть задана с помощью ручки отражения. Если компонент не зависит от потока (не имеет атрибута потока в PCF), он не будет отражен, даже если параметр отражения есть в определении блока.

  Функция отражения поддерживается в патрубках, чтобы большие или меньшие концы соответствовали смежным компонентам. При этом подразумевается, что при создании патрубка его большая сторона располагается слева.

  Функция отражения поддерживается во фланцах, чтобы сторона с фланцем располагалась напротив фланцевого соединения. При этом подразумевается, что при создании фланца сторона с фланцем располагается слева.

• В блоках клапана можно добавить точечный параметр Оператор в местоположении оператора (например, центральная точка).

• Рекомендуется добавить точечный параметр ЦТ для определения центра блока (необязательно).
