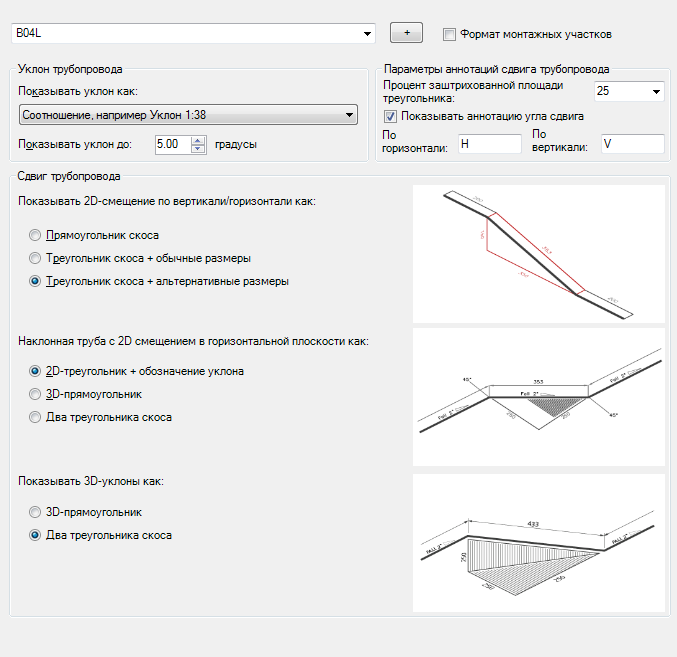

Задает форматирование наклонных линий, включая спады, 2D- и 3D-смещения.
- Стиль ISO
-
Отображает список доступных стилей ISO.
Уклоны трубопровода
- Показывать спады как
-
Указывает тип спада. Можно выбрать один из следующих вариантов: "Угол", "Отношение", "Процент", "Градиент", "Наклон, британские единицы" или "Наклон, метрические единицы", "Подавлять индикацию ниспадающих линий".
- Показывать как спад до
-
Задает величину угла, по достижении которой трубопровод считается смещенным.
Параметры аннотаций смещенного трубопровода
- Процент треугольника для штриховки
-
Устанавливает процент треугольника для штриховки. Значение можно выбрать из раскрывающегося списка или ввести в поле.
- Показывать аннотацию угла смещения
-
Показывает аннотацию угла на треугольнике скоса.
Смещенный трубопровод
- Показывать 2D-смещение по вертикали/горизонтали как
-
Определяет отображение простых смещений (2D) в изометрическом чертеже.
- Наклонная труба с 2D-смещением по горизонтали как
-
Определяет отображение смещений по горизонтали (2D) для наклонного трубопровода.
- Показывать катаные смещения (3D-уклоны) как
-
Задает тип виртуального индикатора, отображаемого в чертеже при наличии 3D уклонов. Можно выбрать один из двух параметров: "3D-прямоугольник" и "Два треугольника скоса".
Определяет отображение катаных смещений (3D).
