Опоры труб

Можно добавить опоры труб в 3D-модель из миникаталога опор труб проекта или создать пользовательскую опору трубы.

При соединении опор к трубе ориентация и размер опоры устанавливаются согласно линии трубопровода. Если опора присоединяется к наклонному трубопроводу, то опора ориентируется вдоль оси (а не трубы) для достижения четкого выравнивания с конструкцией или основанием.

Разместив опору трубы в 3D-модели, можно изменить ее ориентацию с помощью ручки поворота.

Для опор, имеющих точку опоры (например, для подвесок или стоек), можно использовать ручку "Изменить уровень опоры". Уменьшите уровень (отрицательное значение Z) для увеличения высоты опор этажа.

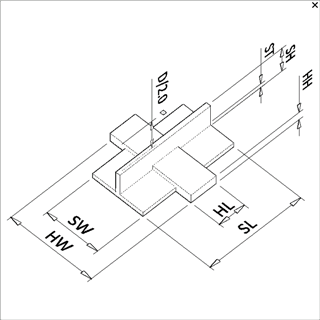

Размеры опоры трубы

Добавив опоры труб в модель, можно задать размеры опор на палитре свойств.

После создания можно изменить размеры опоры трубы, но нельзя изменить ее тип.

При копировании опора трубы настраивается в соответствии с размером трубы, для которой она копируется. Если опора трубы копируется в пространство, происходит ее отсоединение. Если опора не присоединена к трубе, на опоре отображается обозначение отсоединения.

Прим.: Чтобы редактировать трубу и присоединенные опоры, используйте ручки. При использовании команды AutoCAD перенести опоры труб перемещаются, только если выбрана и труба, и опоры.

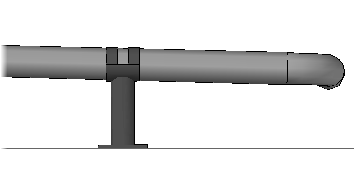

Опоры труб и трубопроводы с уклоном

Опоры труб, которые присоединяются к основанию или конструкции, при присоединении к наклонной трубе выравниваются точно в горизонтальной или вертикальной ориентации.

Если выполняется копирование опор труб в трубопровод с уклоном и установлен флажок "Заблокировать точку опоры", обновляется высота опоры.

Опоры труб размещаются с использованием горизонтальной или вертикальной ориентации. При присоединении опор труб трубопроводы, угол уклона которых превышает 60 градусов, считаются вертикальными (команда plantslopethresholdangle не используется).

Присвоение тегов для опор труб

Опорам труб можно назначить теги и номера линий.

В настройке проекта можно настроить опоры труб для использования автоматического назначения слоев.

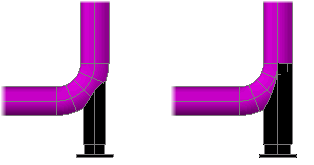

Подпорки (стойки)

При подсоединении подпорки к трубопроводу размер опоры трубы по умолчанию будет на один размер меньше трубопровода. Размер по умолчанию можно изменить в палитре свойств.
