При просмотре расчета энергопотребления в диалоговом окне Результаты и сравнение на розе ветров графически отображаются данные о скорости и направлении ветра.
В розе ветров используется 16 основных направлений.
Для обеспечения экологической нейтральности проекта, здания должны быть адаптированы к климатическим условиям. Изучение преобладающего направления ветра в данном местоположении позволяет разработчикам принимать осознанные решения по стратегиям естественной вентиляции, правильному расположению ветровых турбин и защите зданий от холодного зимнего ветра.
Проектировщики обычно используют розы ветров в сочетании со схемами солнечного освещения и климатическими данными для определения расположения здания в пространстве. Если в мягком климате преобладающее направление ветра - юго-восток, то проектировщик может использовать эти сведения при определении расположения окон для естественной вентиляции.

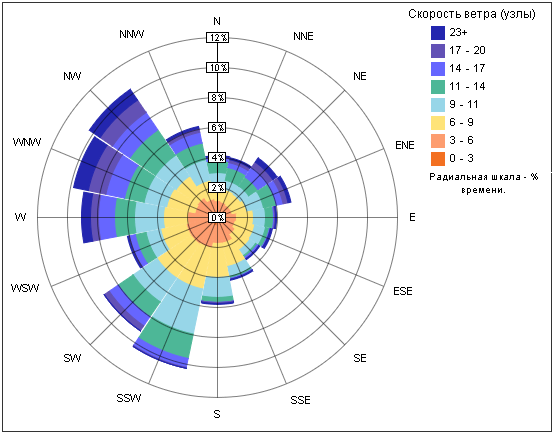

Ежегодная роза ветров (распределение скорости)
В этой таблице отображается частота и скорость ветра с каждого из направлений.
По мере перемещения к краю шкалы частота ветра с этого направления увеличивается. Каждый сектор цветом разделен на диапазоны скорости ветра. Радиальная длина сектора равна доле времени, в течение которого ветер дует с этого направления.
В представленной выше розе ветров распределения скорости (для г. Бостон в штате Массачусетс) наиболее частыми ветрами являются ветра с северо-запада и юго-юго-запада (более 10% времени ежегодно). Для ветра с юго-юго-запада скорость ветра чаще всего находится в диапазоне 6-9 и 9-11 узлов (желтый и светло-синий цвет).

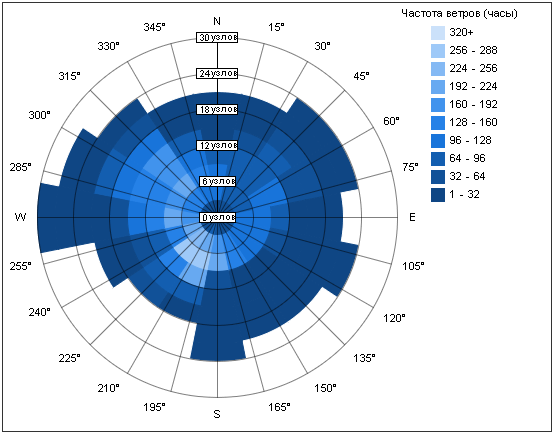

Ежегодная роза ветров (распределение частот)
На этой розе ветров показаны те же данные, что и на розе ветров распределения скорости за исключением того, что радиальная шкала определяет не скорость ветра, а долю времени. Кроме того, цветные области секторов определяют часы, а не скорость ветра.

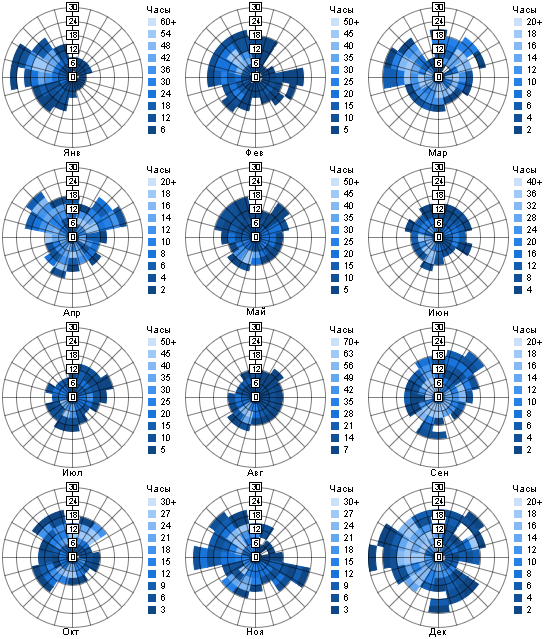

Ежемесячная роза ветров
Такие розы ветров показывают распределение частоты для каждого месяца в году.
