Для начальных и конечных сегментов аналитических моделей колонны, балок и раскосов можно задать различные цвета, вес линий и образцы.
- В Диспетчере проектов откройте аналитический вид в плане.
- Выберите вкладку "Управление"
панель "Параметры"
"Стили объектов". - Перейдите на вкладку "Объекты аналитической модели" в диалоговом окне "Стили объектов".
- Разверните категорию элементов применимой аналитической модели.
- Укажите цвет линий, вес линий и образец линий для начальных и конечных сегментов элемента аналитической модели (для аналитических моделей колонн применяются термины "верхний сегмент" и "нижний сегмент").
- Для подтверждения спецификаций цвета дважды нажмите кнопку "ОК".
- Выберите вкладку "Управление"панель "Параметры"
"Параметры несущих конструкций". - Перейдите на вкладку "Параметры аналитической модели".
- Выберите в разделе "Видимость аналитической модели" параметр "Выделение концов линейных аналитических элементов".

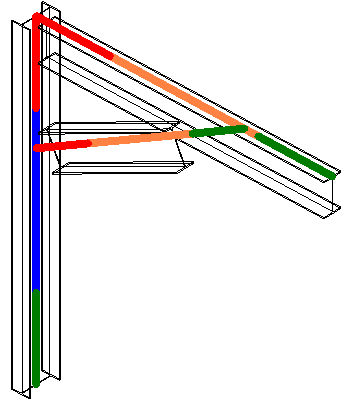

В следующем примере установлены красные начальные и верхние сегменты. Конечные и нижние сегменты определены как зеленые.
