Изменение аналитической модели

Инструмент "Корректировка аналитической модели" позволяет подготовить аналитическую модель к обработке в различных расчетных приложениях.

1. Щелкните вкладку "Расчет"панель "Инструменты аналитической модели" "Корректировать аналитическую модель" для корректировки аналитической модели вручную.

   Область рисования отображается в режиме редактирования, причем неаналитические элементы отображаются серым цветом. Затем линейные элементы и элементы поверхности аналитической модели можно изменять напрямую.

2. Переместите и настройте аналитические узлы и ребра путем их привязки к геометрии, узлам, сеткам и опорным плоскостям аналитической модели в области рисования. Доступны следующие приемы редактирования.
   • Линейные элементы. Линейные элементы аналитической модели можно изменять через аналитические узлы на обоих концах.


     Щелкните узел, чтобы отобразить 3D ручку для перемещения конца модели в локальной системе координат.



     Нажмите ПРОБЕЛ для изменения направления элемента управления в глобальной системе координат.



     Переместите и настройте аналитические узлы путем их привязки к геометрии аналитической модели. Если узел создан в месте, где его размещение невозможно, то будет сохранено смещение от линии привязки элементов.

   • Элементы поверхности (полы и перекрытия). Элементы поверхности аналитической модели можно непосредственно изменять через их узлы и ребра на плоскости аналитической модели.

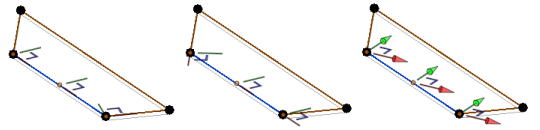

     Щелкните узел для отображения его двумерных элементов управления. Перетащите узел в требуемое местоположение.



     Выберите ребро с помощью клавиши TAB, чтобы отобразились его двумерные элементы управления. Перетащите ребро в требуемое местоположение.


     Совет: Для изменения направления двумерных элементов управления из локальной в общую систему координат нажмите клавишу ПРОБЕЛ. Доступны следующие системы координат: локальная относительно ребра, смежного с узлом; локальная относительно другого ребра, смежного с узлом; глобальная.

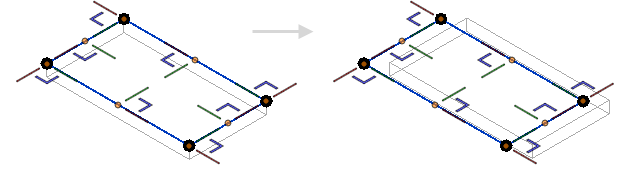

   • Перемещение модели. Измените расположение формы модели с помощью инструмента "Перенести" или перетащите ребро для перемещения модели.

3. Выберите вкладку "Анализ" панель "Редактирование аналитической модели" "Готово", чтобы выйти из режима редактирования аналитической модели и сохранить изменения. Для выхода без сохранения изменений нажмите кнопку "Отмена".
   Прим.: Если аналитическая модель изменена, то параметр "Выравнивание аналитической модели" приобретает значение "Корректировка вручную".
