Для размещения постоянных размеров на компонентах в проекте или семействе используйте инструмент "Размеры". Можно наносить параллельные, линейные (горизонтальная или вертикальная проекция компонента), угловые или радиальные постоянные размеры, а также размеры длины дуги.
Для просмотра размерного значения после его размещения необходимо выделить один из компонентов, с которыми он связан.
Перед размещением размеров в Revit можно отредактировать их свойства, а также предварительно определить параллельные, линейные, угловые, радиальные размеры и размеры длины дуги.
Если геометрический объект, к которому относится постоянный размер, не выбран для изменения, отображается истинное значение размера, недоступное для редактирования. Таким образом удается исключить загромождение графической области размерами, если их не требуется изменять.

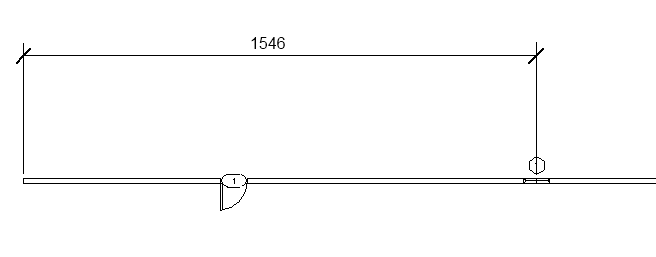

Нередактируемый постоянный размер
При нанесении размеров на такие элементы, как двери и окна, можно выбрать либо ребра проема, либо центр элемента.
