В приложении Revit предоставляется три основных типа шаблонов принципиальной схемы щита/панели: панель ответвления, панель передачи данных и распределительный щит.
- Распределительный щит. Этот тип шаблона может использоваться только совместно с прибором на щите. С шаблоном распределительного щита связываются устройства, которые отнесены к типу системы силовых цепей.
Для распределительных щитов можно задать 3 различные конфигурации. К данному типу шаблона распределительного щита относятся 3 разных стандартных шаблона. Они представлены в следующей таблице.
Конфигурация распределительного щита Имя шаблона По умолчанию Два столбца, слева направо Распределительный щит Британские единицы (для использования в США) Два столбца, сверху вниз Распределительный щит 2 Британские Один столбец Распределительный щит 1 Метрические единицы

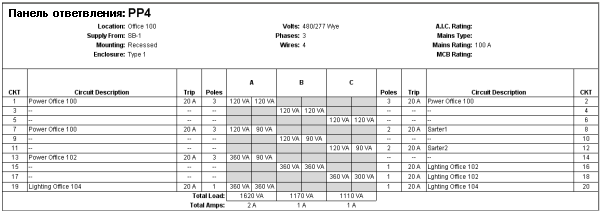

Принципиальная схема щита/панели ответвления с цепями в два столбца
- Телекоммуникационный щит. Шаблоны этого типа применяются только к устройствам, подключаемым к телекоммуникационному щиту. Основное назначение телекоммуникационного щита — определить цепи и разъемы для передачи данных и связать их с телефонными номерами. Телекоммуникационные щиты могут быть соединены с любыми устройствами, кроме относящихся к силовым цепям. К типовым устройствам, подключаемым к телекоммуникационному щиту, относятся телефоны, устройства цепей пожарной и охранной сигнализации. На телекоммуникационных щитах цепи отображаются в один столбец.

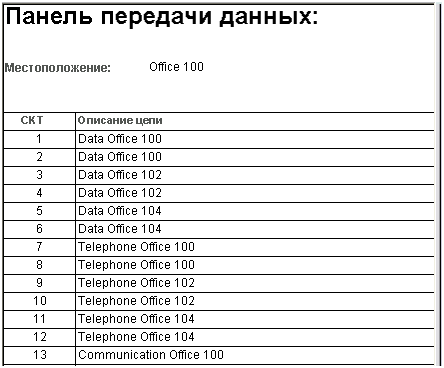

Принципиальная схема щита/панели передачи данных с одним столбцом цепей
- Силовой щит. Этот тип шаблона может использоваться только совместно с силовым щитом. В спецификациях силовых щитов содержится информация о силовом щите и подключенных к нему щитах или других устройствах.

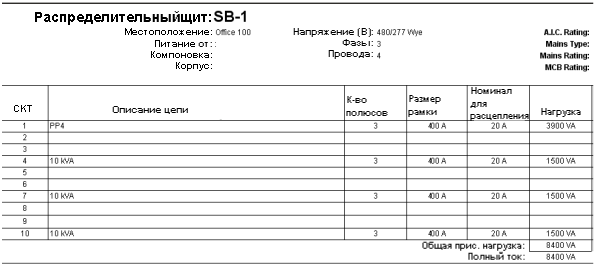

Принципиальная схема щита/панели для распределительного щита с одним столбцом цепей
