Изменение ориентации текущего вида

Видовой куб позволяет изменить ориентацию текущего вида модели. Для изменения ориентации вида модели с помощью видового куба можно щелкать на предопределенных областях, чтобы сделать текущим предустановленный вид, призводить перетаскивание для произвольного изменения направления взгляда на модель, а также определить исходный вид и возвращаться к нему.

На видовом кубе имеется двадцать шесть предопределенных областей, щелкая на которых, можно изменить текущий вид модели. Эти области делятся на три категории: углы, ребра и грани. Из двадцати шести предопределенных областей шесть соответствуют стандартным ортогональным видам модели: сверху, снизу, спереди, сзади, слева и справа. Ортогональные виды устанавливаются щелчком на одной из граней видового куба.

Прим.: При наведении курсора на одну из активных областей видового куба курсор принимает вид стрелки с небольшим кубиком: это указывает на то, что курсор находится на видовом кубе. В дополнение к изменению формы курсора появляется подсказка. В подсказке описывается действие, которое можно выполнить (оно зависит от местоположения курсора на видовом кубе).

Остальные двадцать предопределенных областей используются для получения видов модели под углом, отличным от 90 градусов. При щелчке на одном из углов видового куба устанавливается вид модели в три четверти — с точки зрения, определенной тремя сторонами модели. При щелчке на одном из ребер устанавливается вид модели в половину, основанный на двух сторонах модели.

Для смены ориентации вида модели на пользовательскую точку зрения, отличную от двадцати шести предопределенных, можно щелкнуть на видовом кубе и перетащить его. Указатель мыши при перетаскивании меняет форму, тем самым показывая, что ориентация текущего вида модели изменяется. Если при перетаскивании видовой куб примет ориентацию, близкую к одной из предустановленных, и если он настроен на привязку к ближайшему виду, видовой куб повернется до ближайшей предустановленной ориентации.

Определить ориентацию вида можно по контуру видового куба. Когда виду придается одна из двадцати шести предопределенных ориентаций видового куба, видовой куб имеет сплошной контур. Когда вид не привязан ни к одной из двадцати шести предопределенных ориентаций, контур отображается штриховой линией.

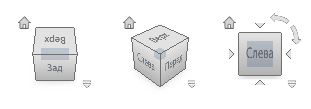

Предопределенная ориентация слева; произвольная ориентация справа.

Наклон основного вида

При просмотре модели в одном из основных видов рядом с видовым кубом имеется две кнопки наклона в виде стрелок. С помощью стрелок наклона текущий вид можно повернуть на 90 градусов по часовой стрелке или против часовой стрелки относительно центра вида.

Переход к смежной грани

Когда видовой куб активен при просмотре модели в основном виде (соответствующем одной из граней куба), с четырех его сторон имеется по треугольнику. Эти треугольники позволяют перейти к виду одной из смежных граней.
