Инструмент навигации "Видовой куб" позволяет визуально представлять текущую ориентацию модели. Видовой куб можно использовать для корректировки точки обзора модели.

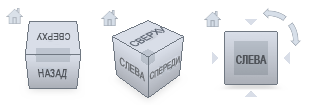

Инструмент "Видовой куб" представляет собой постоянный перетаскиваемый элемент интерфейса, позволяющий переключаться между стандартным и изометрическим видами модели. При вызове инструмент "Видовой куб" отображается в неактивном состоянии в одном из углов графического окна над моделью. Видовой куб дает визуальное представление о текущей точке зрения модели в соответствии с изменениями вида. При наведении курсора на видовой куб он становится активным. Посредством перетаскивания или выбора видового куба можно переключиться на один из доступных стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Видовой куб отображается в двух состояниях: активном и неактивном. Если видовой куб неактивен, он по умолчанию отображается частично прозрачным, что позволяет сохранить обзор вида модели. В активном состоянии он отображается непрозрачным и может перекрывать изображение объектов на текущем виде модели.
Помимо настройки уровня прозрачности неактивного видового куба можно также управлять следующими свойствами инструмента "Видовой куб":
- размер;
- позиция;
- ориентация по умолчанию;
- отображение компаса.
Использование компаса

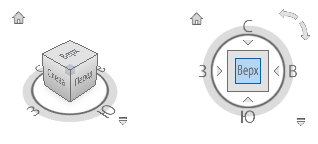

Компас отображается под видовым кубом и указывает в модели направление на север. Можно щелкнуть букву направления главного румба на компасе для поворота модели, либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
