Определение геометрии источника света

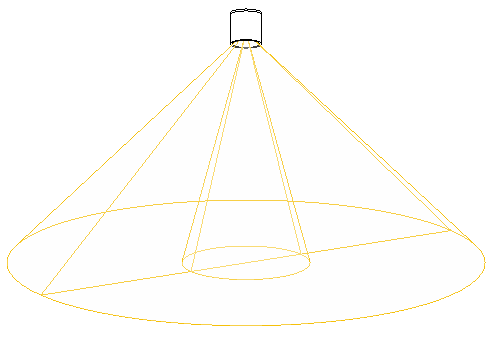

Геометрия источника света определяет форму излучаемого прибором света. Например, на следующем рисунке показаны две различные геометрии для источников света.

Прим.: Определить геометрию источника света в семействе осветительных приборов можно только в редакторе семейств. В контексте проекта изменить геометрию источника света для осветительного прибора невозможно.

Определение геометрии источника света

1. Создайте семейство осветительных приборов или откройте семейство осветительных приборов для редактирования.
2. В области рисования выберите источник света.

   В редакторе семейств источник света, как правило, представлен контуром или формой желтого цвета.


   Прим.: Если источник света не отображается в редакторе семейств, источник света не включен. Для его включения щелкните вкладку "Создание"панель "Свойства"раздел "Категория и параметры семейства", выберите "Источник света" и нажмите "ОК".
3. Выберите вкладку "Изменить | Источник света"панель "Освещение" ("Определение источника света").

   Можно также на палитре свойств для параметра "Определение источника света" выбрать вариант "Редактировать".

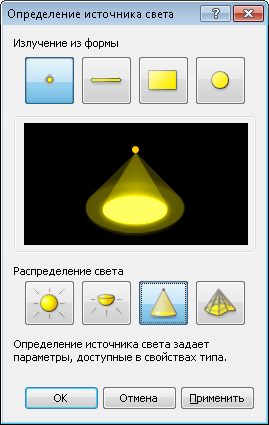

   Откроется диалоговое окно "Определение источника света".


4. Для параметра "Излучение из формы" выберите форму излучения источника света: "Точка", "Линия", "Прямоугольник" или "Окружность".
5. Для параметра "Распределение света" выберите образец распределения для источника света: "Сферическое", "Полусферическое", "Точечное" или "Фотометрическая сетка".
   Совет: Если для определения фотометрической формы источника света планируется задать файл IES, выберите элемент "Фотометрическая сетка".

   Среднее изображение изменяется для иллюстрации объединенных параметров. Эти настройка определяют параметры, доступные для источника света.

6. Нажмите "ОК".

   В зависимости от выбранных параметров определения источника света может изменяться форма контура для источника света.

7. Сохраните изменения в главном семействе осветительных приборов.
