Размеры для компонентов легенды

Добавление размеров для отдельных компонентов легенды, чтобы сделать их более описательными.

На отдельные компоненты легенды можно наносить размеры с помощью соответствующего инструмента.

Можно задать размеры большинства линий в рамках компонента легенды. Вместе с тем невозможно задать размеры главных компонентов, таких как стены, потолки и полы. Кроме того, нельзя наносить размеры на компоненты системных семейств, расположенных в легенде.

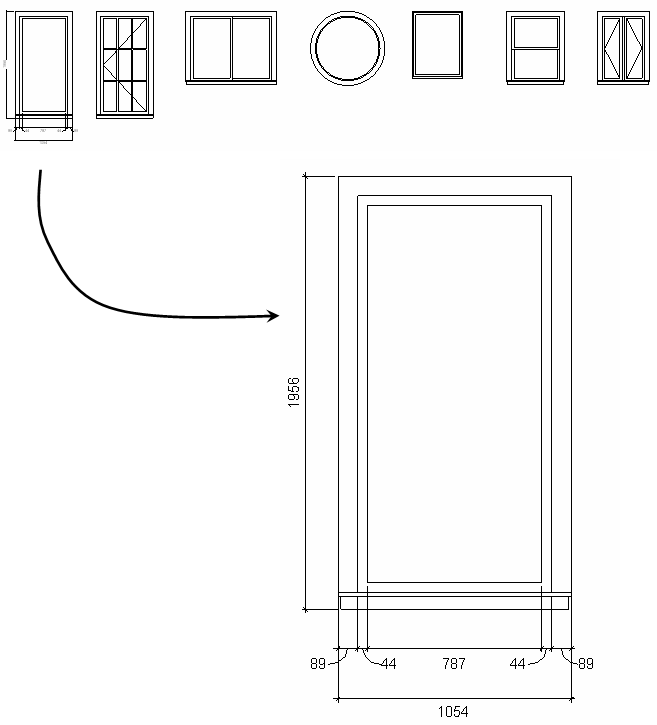

Легенда окон: размеры нанесены на первое окно

Примеры легенды

Некоторые типовые легенды:

• Легенда аннотаций. Содержит аннотации, использующиеся на листах, такие как заголовки разрезов, маркеры уровней, марки высотных отметок, обозначения фасадов, обозначения ключевых пометок, марки изменений, марки элементов и другие обозначения, не использующиеся для представления объектов модели. Каждое обозначение сопровождается пояснительным текстом. Все обозначения показаны в том размере, который они будут иметь при печати.
• Легенда обозначений модели. Содержит условные представления объектов модели с пояснительным текстом.

  Типовые элементы этой легенды — электроприборы, сантехнические приборы, механическое оборудование и объекты площадки.

• Легенда стилей линий. Содержит стили линий с пояснениями того, какие объекты представлены определенным стилем линий на чертежах.

  В качестве примера можно привести линии пожароопасности, границы участка, линии электропроводки, линии сантехнического оборудования, линии теплоснабжения и осевые линии.

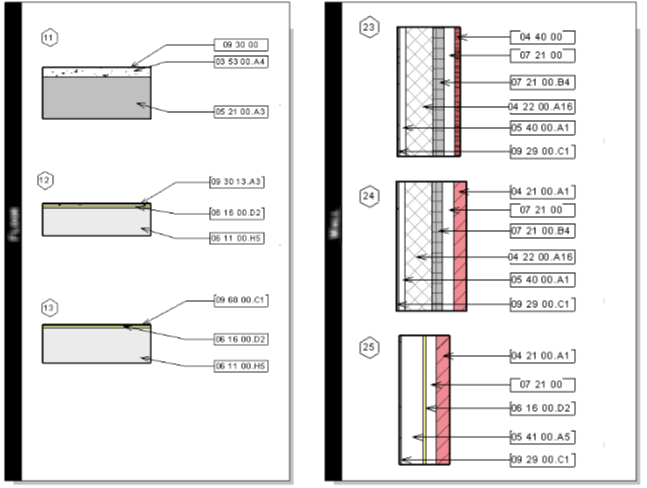

• Легенда материалов. Содержит образцы поверхности и образцы разрезов с пояснениями, какие материалы представлены определенным образцом.
• Учет стадий. Содержит разрез стены, построенный с выбранным переопределением графики, и пояснительный текст.

Легенды можно добавлять на несколько листов. Любые элементы, которые можно помещать на чертежные виды, такие как линии детализации, текст, размеры и цветовые области, можно помещать на легенды.

Вид легенды относится только к тому проекту, в котором он создан, и перенести в другой проект его нельзя.

Прим.: Компонент, размещенный на легенде, не является дополнительным экземпляром этого компонента в модели здания и поэтому не добавляется к количеству экземпляров в ведомостях и спецификациях.

Виды легенд можно использовать в качестве графической палитры. Это означает, что можно выбрать компонент в виде легенды и с помощью инструмента "Создать аналог" или "Соответствие по типу" поместить его на другой вид.
