Параметр "Перспектива" определяет, будет ли 3D вид отображаться как ортогональный или нет.
- Откройте вид в плане, разрез или фасад.
- Выберите вкладку "Вид"
панель "Создать"раскрывающийся список "3D вид""Камера". Прим.: Если снять флажок "Перспективная" на панели параметров, то вместо вида в перспективе будет создан ортогональный 3D вид. - Щелкните мышью в области рисования, чтобы разместить камеру.
- Переместите курсор в требуемую позицию и щелкните мышью для ее размещения.
Revit создает трехмерный вид в перспективе и назначает ему имя: 3D Вид1, 3D Вид2 и т. д. Чтобы переименовать вид, следует в Диспетчере проектов щелкнуть на нем правой кнопкой мыши и из контекстного меню выбрать "Переименовать".
Прим.: В проекте совместной работы при выполнении команды 3D-вида для каждого пользователя создается 3D-вид по умолчанию. Этому виду назначается имя {3D - имя пользователя}.
Для ограничения просматриваемой части 3D вида можно использовать границу 3D вида.

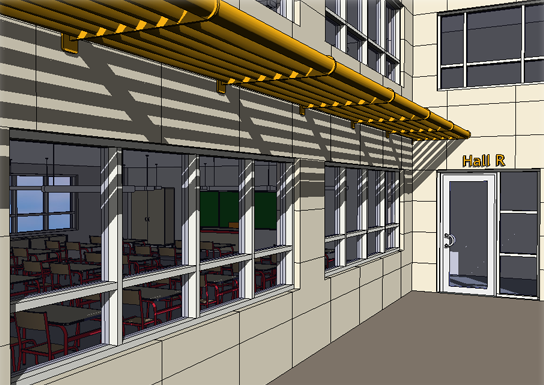

Пример
