Данная процедура служит для обновления существующих принципиальных схем щита/панели до формата новой версии Revit.
- Обновите проект(ы) до новой версии Revit.
Ко всем принципиальным схемам щита/панели, еще не размещенным на листах, автоматически (с учетом типа) применяются новые шаблоны, используемые по умолчанию.
Для принципиальных схем щита/панели, размещенных на листах, Revit создает один пользовательский шаблон, основанный на первой обнаруженной принципиальной схеме определенного типа, и автоматически именует его "Шаблон распределительного щита версии, предшествующей 2011" или "Шаблон силового щита версии, предшествующей 2011".
-
Этот пользовательский шаблон применяется к принципиальным схемам щита/панели, уже размещенным на листах в обновленном проекте.
Для принципиальных схем щита/панели, обновленных в соответствии с пользовательским шаблоном, выполняются следующие операции.

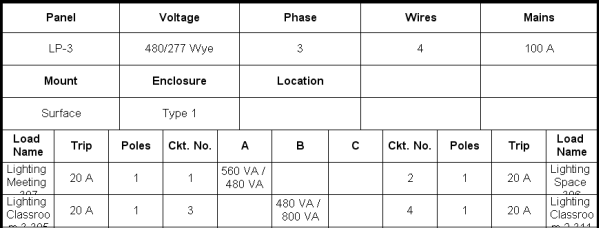

- Строки "Панель" и "Монтажное изделие" переносятся в заголовок.

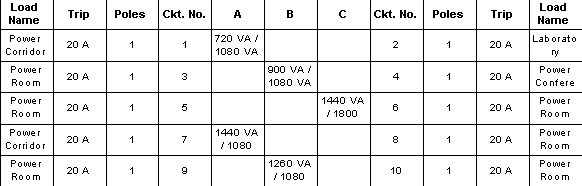

- Вся таблица цепей и строка "Фаза А" переносятся в таблицу цепей.

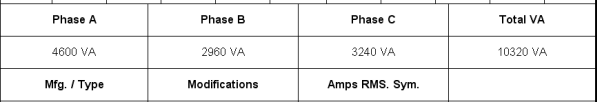

- Строка "Изготовитель/Тип" переносится в нижний колонтитул.
- Часть "Сводка о нагрузках" не отображается.
- Строки "Панель" и "Монтажное изделие" переносятся в заголовок.
- Откройте связанный пользовательский шаблон для каждого типа панели в проекте и внесите необходимые коррективы для восстановления ранее используемого формата.
ИЛИ
Отредактируйте используемый по умолчанию шаблон для каждого типа в соответствии со стандартом проектной организации.
- Примените отредактированный шаблон к другим принципиальным схемам щита/панели данного типа в проекте. См. раздел Применение шаблона к принципиальным схемам щита/панели.
