Поведение элементов в Revit

В Revit используются 3 типа элементов проектов: элементы модели, базовые элементы и элементы, относящиеся определенному виду.

Элементы модели представляют фактическую 3D геометрию здания. Они отображаются на соответствующих видах модели.

Примеры:

• Стены, окна, двери и крыши
• Несущие стены, перекрытия и пандусы
• Мойки, котлы, воздуховоды, спринклеры и электрические панели

Элементы базы помогают определить содержание проекта. Базовыми элементами являются, например, уровни и опорные плоскости.

Элементы вида отображаются только на видах, на которые они размещены. Они помогают описывать или документировать модели. Элементами, определяемыми на видах являются, например, размеры.

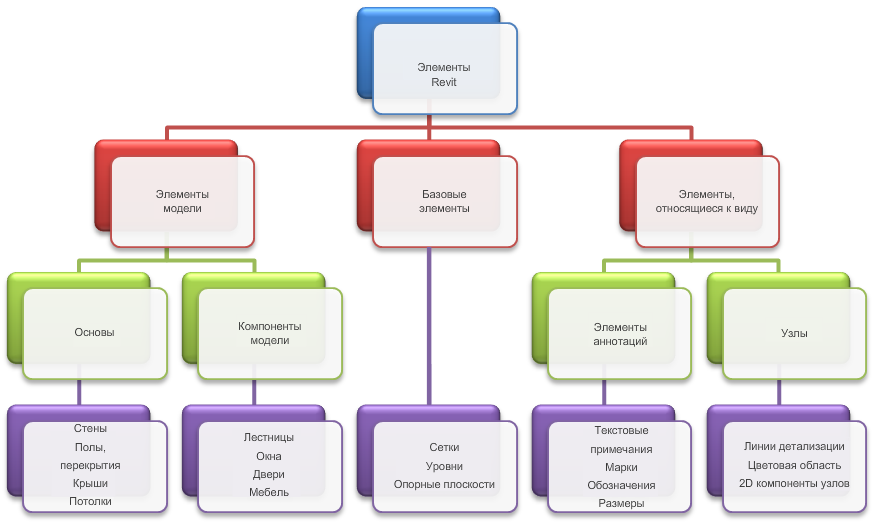

Элементы для Revit Architecture

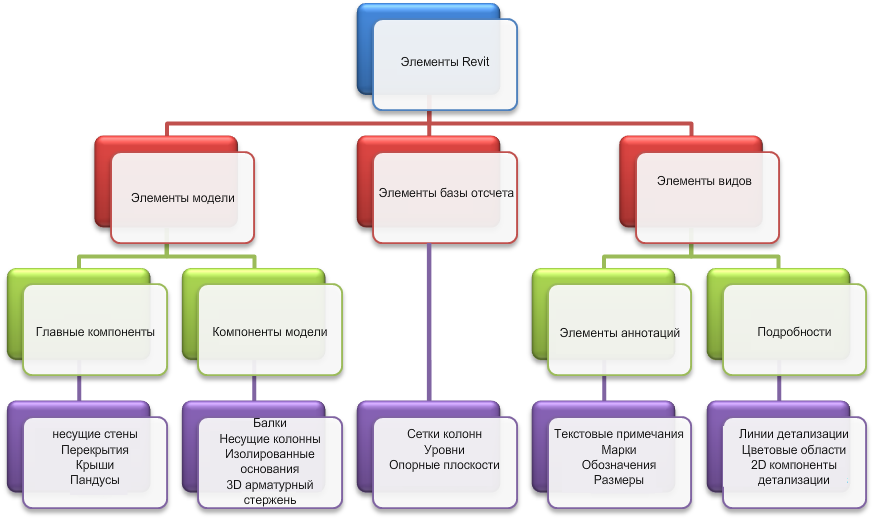

Элементы для Revit Structure

Элементы для Revit MEP

Имеется два типа элементов моделей:

Главные (или элементы основы) обычно сооружаются по месту на строительной площадке.

Примеры:

• Стены и потолки
• Несущие стены и крыши

Компоненты модели — все типы элементов модели здания.

Примеры:

• Окна, двери и шкафы
• Балки, раскосы и несущие колонны
• Мойки, котлы, воздуховоды, спринклеры и электрические панели

Имеются два типа элементов вида:

• Элементы аннотаций — 2D компоненты, обеспечивающие документирование модели и соблюдение масштаба на бумаге. Например, это могут быть размеры, марки и ключевые пометки.
• Сведения — 2D элементы, предоставляющие сведения о модели здания на конкретном виде. Например, это могут быть линии детализации, цветовые области и 2D детализированные компоненты.

Такая реализация обеспечивает гибкость работы проектировщика. Элементы Revit непосредственно создаются и изменяются пользователем; программировать при этом не требуется. В Revit вы можете также определять новые параметрические элементы.

В Revit поведение элементов определяется их контекстом в модели здания. Контекст определяется способом создания компонента, а также тем, какие зависимости установлены с другими компонентами. Зачастую для наложения зависимостей ничего делать не нужно; они формируются в зависимости от действий пользователя. В других случаях можно управлять ими непосредственно. Например, можно зафиксировать размеры или выполнить выравнивание 2 стен.
