Этот способ размещения пространства предусматривает наложение зависимости, согласно которой его объем заключен между базовым уровнем и следующим вышележащим уровнем. Применять этот способ следует в том случае, если зоны, в которых размещаются пространства, не содержат потолков и служебных (межпотолочных) пространств.
Создание разреза
Включение видимости пространств и размещение видов без перекрывания
Размещение пространства
- В Диспетчере проекта откройте план этажа, содержащий зону, в которой требуется разместить пространство.
-
Можно воспользоваться существующим разрезом, однако следует убедиться в том, что линия разреза пересекает зону, в которой размещается пространство. В следующих примерах требуется только один разрез, так как каждый уровень состоит из одного пространства. В зависимости от сложности конструкции могут потребоваться дополнительные разрезы.
Прим.: Пространства не отображаются на фасадах.Поместите на плане этажа разрез таким образом, чтобы линия разреза пересекала зону, в которой размещается пространство (см. рисунок).
- Дважды щелкните на разрезе для открытия вида разреза.

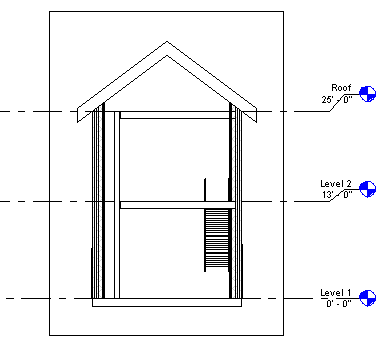

- При необходимости добавьте базовые уровни, как показано на рисунке.
- Закройте все виды, кроме разреза и плана этажа, на котором требуется разместить пространство, и введите с клавиатуры WT для расположения этих двух видов без перекрывания.
Можно также выбрать вкладку "Вид"
панель "Окна"
"Мозаика". - Щелкните на разрезе для его активизации и введите с клавиатуры VG.
- На вкладке "Категории модели" диалогового окна "Видимость/Графика" путем прокрутки вниз отобразите раздел "Пространства".
- Разверните раздел "Пространства", выберите "Внутреннее" и "Опорные" (если требуется отображать опорные перекрестия) и нажмите "OK".
- Таким же образом отобразите пространства на виде пана этажа.
- Щелкните вкладку "Расчет"вкладку "Пространства и зоны"
"Пространство". - На панели параметров задайте параметры пространства.
- В режиме "Марка при размещении" к размещаемому пространству добавляется его марка. Может потребоваться загрузить марки пространств в проект, если они еще не загружены. По умолчанию режим "Марка при размещении" выбран. Если выбран режим "Марка при размещении", в списке "Выбор типа" можно выбрать тип марки.
- Параметры "Верхний предел" и "Смещение" служат для задания протяженности пространства по вертикали. Параметр "Верхний предел" позволяет выбрать уровень, расположенный выше текущего уровня и определяющий верхнюю границу пространства. Параметр "Смещение" определяет смещение границы вверх или вниз относительно верхнего предела. (По умолчанию: "Верхний предел" - текущий уровень, "Смещение" - 0 футов 0 дюймов (0,00 мм).)
- Список "Местоположение марки" позволяет выбрать местоположение марки пространства - "Горизонтально", "Вертикально" или "Модель".
Этот список доступен только в том случае, если выбран режим "Марка при размещении".
- Если выбран параметр "Выноска", для марки пространства создается линия выноски.
Этот параметр доступен только в том случае, если выбран режим "Марка при размещении".
- В списке "Пространство" можно выбрать вариант "Новое" или созданное ранее, но не размещенное пространство.
- При выборе параметра "Показать ограничивающие элементы" в модели здания выделяются элементы с функцией границ помещений для их быстрого распознавания.

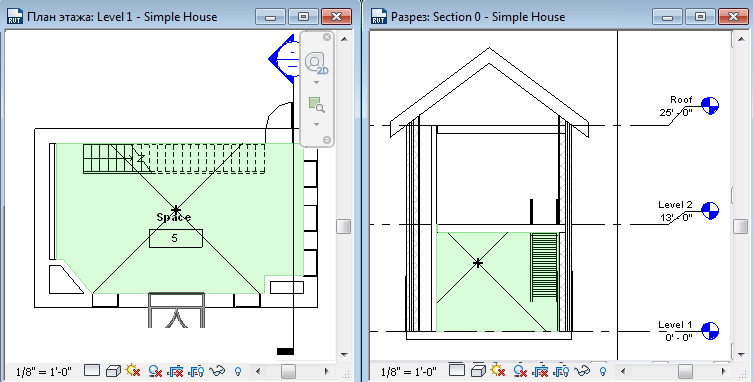

- На виде плана этажа наведите курсор на зону в модели здания и щелчком мыши разместите пространство. Прим.: Пространства можно размещать только на видах плана этажа.
- На панели "Выбор" нажмите "Изменить".
- Выберите пространство.
- На палитре свойств в разделе "Расчет энергопотребления" выполните одно из следующих действий.
- Установите флажок "Сдается в аренду", если пространство будет обитаемым.
- Снимите флажок "Сдается в аренду", если пространство будет необитаемым.
- Нажмите "ОК".
- На разрезе проверьте наличие зависимости, согласно которой раскрашенная зона, представляющая объем пространства, заключена между базовым уровнем и следующим вышележащим уровнем, и убедитесь в отсутствии нераскрашенных зон (которые могут быть вызваны, например, наличием полостей или шахт).
- Если зависимость для пространства определяется не вышележащим уровнем, а потолком или другим компонентом с функцией границы помещения, убедитесь в том, что в качестве верхнего предела пространства задан следующий вышележащий уровень, и при необходимости измените заданную протяженность пространства по вертикали.
Необходимо также разрешить нераскрашенные зоны, такие как полости, шахты и каналы.
