Для изменения элементов концептуальной модели, созданных на основе рабочей плоскости, следует использовать инструмент просмотра рабочей плоскости.
Инструмент просмотра рабочей плоскости предлагает временный вид, который не сохраняется в Диспетчере проектов.
Этот инструмент удобен для редактирования профилей в формах, выступающих профилях и переходах в продольных компонентах.
Средство просмотра рабочей плоскости доступно на всех видах модели в среде проекта. Ориентацией по умолчанию является активная рабочая плоскость последнего активного вида.

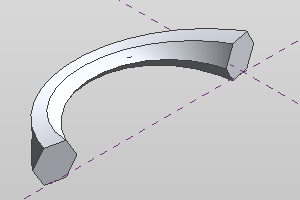

В примерах изображений в следующей процедуре в качестве начальной точки используется сдвиг:
Редактирование с помощью инструмента просмотра рабочей плоскости

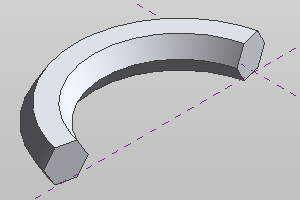

- Выберите рабочую плоскость или профиль элемента.
- Выберите вкладку "Изменить" | "<элемент>"
панель "Рабочая плоскость"

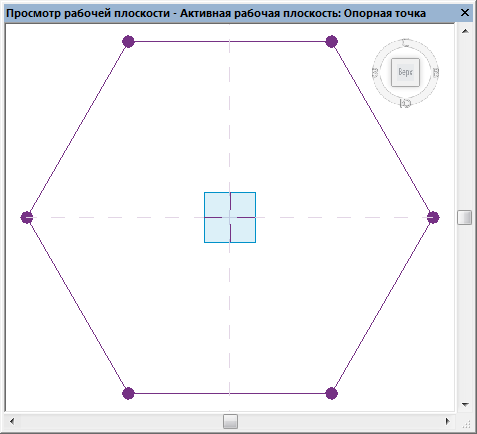

"Просмотр". В окне просмотра рабочей плоскости откроется соответствующий 2D вид.

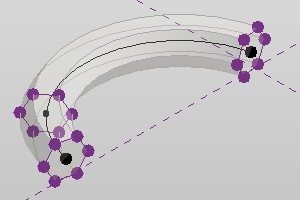

- Отредактируйте модель в соответствии с требованиями.
При внесении изменений на виде проекта или в окне просмотра рабочей плоскости другие виды обновляются в режиме реального времени.
