Изменение конфигурации соединения стен

Измените конфигурацию соединения, в котором участвует не более четырех стен, изменив тип соединения или порядок, в котором соединяются стены.

Прим.: Сведения о редактировании соединений стен, которые предусматривают участие четырех и более стен, проходят через несколько этажей или относятся к нескольким рабочим наборам см. в разделе Редактирование сложных соединений стен.

1. Выберите вкладку "Изменение" панель "Геометрия" ("Соединения стен").
2. Наведите курсор на соединение стен и щелкните на появившемся сером квадрате.
3. На панели параметров выберите один из возможных типов соединений:
   • Стыковое соединение: (тип соединения, используемый по умолчанию)

   • Под углом

   • Срез: придание торцу стены прямоугольной формы (с углом 90 градусов).

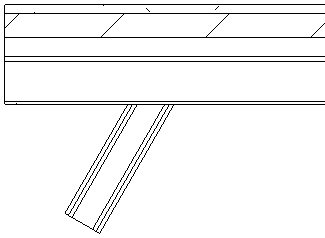

4. Если выбран тип соединения "Стыковое соединение" или "Под углом", можно с помощью кнопок "Следующая" и "Предыдущая" циклически перебрать возможные варианты порядка, в котором соединяются стены. Для соединения со срезом, показанного на рисунке выше, возможен следующий альтернативный порядок.

   Прим.: Между стеной и внутренней поверхностью другой стены невозможно создать соединение со срезом или под углом, а также изменить порядок для стыкового соединения, так как в этом случае допускается только одна конфигурация стыкового соединения. Пример этой компоновки показан на следующем рисунке (выбран режим "Не подчищать").


5. При отображении требуемой конфигурации выберите "Изменить" для завершения работы с инструментом.
