Нанесение меток на горизонтали

Для отображения отметок горизонталей используются метки. На видах плана площадки отображаются метки горизонталей.

Создание метки на горизонталях

1. Создайте топо-поверхность с различными отметками.
2. Перейдите на вид генплана.
3. Перейдите на вкладку "Формообразующие и генплан"панель "Изменение площадки"("Метки на горизонталях").
4. Постройте линию, пересекающую одну или более горизонталей.

На горизонталях появляются метки. (Чтобы увидеть метки, можно увеличить масштаб изображения.) Линия метки невидима, если не выбрана метка.

Подробные сведения о способах определения интервалов отображения горизонталей или добавлении пользовательских горизонталей на плане площадки приведены в разделе Задание параметров площадки.

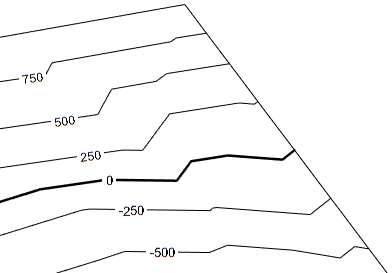

Пример
