Свойства экземпляра компонента марша

Измените свойства экземпляра для изменения линии привязки, относительной высоты, деталей забежных ступеней и других параметров отдельного лестничного марша.

Для изменения свойств экземпляра выберите элемент и измените его свойства на палитре свойств.

Имя	Описание
Зависимости
Линия привязки	Положение марша относительно направленной вверх траектории, используемой для создания марша. Параметры: Наружная опора: слева (1) Марш: слева (2) Марш: центр (3) Марш: справа (4) Наружная опора: справа (5)
Относительная высота основания	Базовая высота марша относительно отметки основания лестницы.
Относительная полная высота	Полная высота марша относительно отметки основания лестницы.
Высота марша	Расчетное значение высоты марша. (Только для чтения)
Строительство

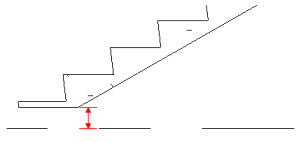

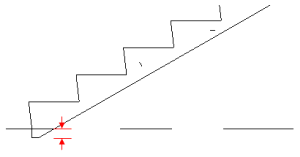

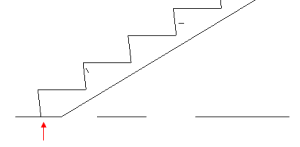

Выступ ниже базы	Расстояние, на которое марш опускается ниже базового уровня лестницы. Это удобно в случаях, когда марш присоединяется к поверхности проема в полу, а не к самому полу. Чтобы марш опускался ниже пола, введите в данном поле отрицательное число. Примеры: Выступ ниже базы = 0 Выступ ниже базы = 0' 5" Выступ ниже базы = -0' 2"
Начать с подступенка	Установите этот флажок, чтобы добавить подступенок к началу марша. Снимите флажок, чтобы удалить начальный подступенок и расположить смежную проступь на отметке основания. При снятии этого флажка количество подступенков в марше изменяется. Для сохранения исходной высоты необходимо добавить подступенок вручную. Прим.: Если установлен флажок "Начать с подступенка", использование метода врезки соединения в конце марша невозможно.
Закончить подступенком	Установите этот флажок, чтобы добавить подступенок к концу марша. Снимите флажок, чтобы удалить конечный подступенок. При снятии этого флажка количество подступенков в марше изменяется. Для сохранения исходной высоты необходимо добавить или удалить подступенок вручную. Прим.: Если установлен флажок "Закончить подступенком", использование метода врезки соединения в конце марша невозможно.
Несущие конструкции
Каркас	Указывает, что для элемента формируется аналитическая модель.
Забежные ступени Прим.: Свойства забежных ступеней действительны для маршей с Г-образными и П-образными забежными ступенями.
Стиль забежных ступеней	Расчет ступеней для маршей с забежными ступенями. Выберите один из следующих вариантов: "Сбалансированный" — симметричный стиль компоновки. (По умолчанию) "Отдельная точка" — асимметричный стиль компоновки. Стиль забежных ступеней рассчитывается от центральной точки.

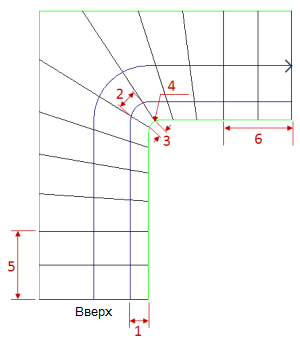

Свойства забежной ступени (аннотация)	Смещение внутренней линии обхода Минимальная ширина по внутренней линии обхода Минимальная ширина по внутренней границе Радиус сопряжения Параллельные проступи в начале Параллельные проступи в конце
Смещение внутренней линии обхода	Расстояние внутренней линии обхода от внутренней границы марша с забежными ступенями. Это расстояние определяет точку измерения минимальной ширины внутренней линии обхода. (См. п. 1 в разделе "Свойства забежной ступени").
Минимальная ширина по внутренней линии обхода	Минимальная ширина проступи, измеренная в точке смещения внутренней линии обхода. (Только для чтения). (См. п. 2 в разделе "Свойства забежной ступени").
Минимальная ширина по внутренней границе	Минимальная ширина проступи на внутренних углах марша с забежными ступенями. (См. п. 3 в разделе "Свойства забежной ступени").
Сопряжение в углу	Выберите этот параметр, чтобы применить геометрию сопряжения ко внутреннем углу марша с Г-образными забежными ступенями или к обоим внутренним углам марша с П-образными забежными ступенями.
Радиус сопряжения	Радиус, используемый для геометрии сопряжения на внутренних углах марша с забежными ступенями. (См. п. 4 в разделе "Свойства забежной ступени").
Параллельные проступи в начале	Произвольное количество равных шагов, добавляемых к началу марша с забежными ступенями. (См. п. 5 в разделе "Свойства забежной ступени").
Параллельные проступи в конце	Произвольное количество равных шагов, добавляемых к концу марша с забежными ступенями. (См. п. 6 в разделе "Свойства забежной ступени").
Размеры
Текущая ширина марша	Значение ширины проступи, исключая ширину независимых боковых опор.
Текущая высота подступенка	Значение высоты подступенка. (Только для чтения)
Текущая ширина проступи	Значение ширины проступи, измеряемое вдоль траектории лестницы. Значение параметра не изменяется пользователем.
Текущее количество подступенков	(Только для чтения)
Текущее количество проступей	(Только для чтения)
Данные изготовителя
Сведения об определениях свойств идентификационных данных см. в разделе Свойства экземпляра компонента лестницы.
Стадии
Сведения об определениях свойств стадий см. в разделе Свойства экземпляра компонента лестницы.
