Разместите стену, подсоединенную к срединному торцу другой стены. При перетаскивании одной из соединенных стен соединение сохраняется с соответствующим увеличением или уменьшением длины другой стены.
- Откройте вид в плане, на котором отображается срединный торец. Совет: Если отображаются только те торцы стен, которые содержат срединный торец, может потребоваться скорректировать высоту секущей плоскости. Подробные сведения приведены в разделе Секущий диапазон.
- На ленте щелкните
("Стена: архитектурная") и выберите требуемый тип стены из списка "Выбор типа". - Вкладка "Архитектура"
панель "Формирование"раскрывающийся список "Стена"("Стена: архитектурная") - Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Стена"("Стена: архитектурная")
Путь поиска
- Вкладка "Архитектура"
- Перемещайте курсор по срединному торцу до тех пор, пока не будет отображаться конечная точка, затем щелчком мыши задайте новую начальную точку стены.
- Переместите курсор в требуемом направлении.

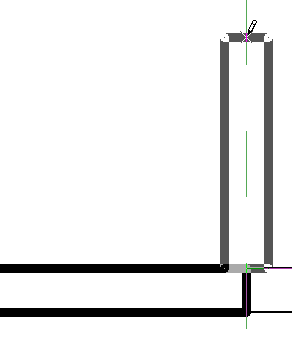

Рисование эскиза стены с начальной точкой на срединном торце

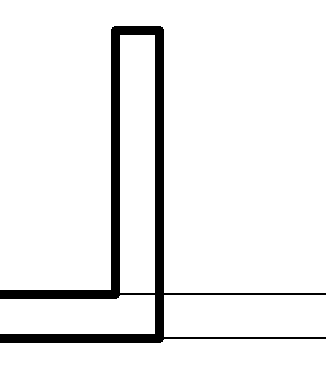

- Щелчком мыши задайте новую конечную точку стены. Выполняется подчистка соединения стен, как показано на рисунке.

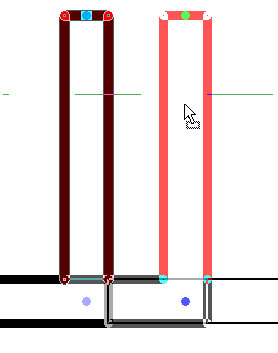

При перетаскивании любой из стен, участвующих в соединении, соединение перемещается вместе с ней.
Перемещение соединения стен при перемещении стены в режиме предварительного просмотра.
Прим.: При редактировании профиля фасада стены, срединный торец которой соединен с другой стеной, вертикальная линия, представляющая торцевую грань, совмещается не с реальной гранью другой стены, участвующей в соединении, а с ее осевой линией. При выходе из режима редактирования выполняется подчистка соединения и вертикальная линия перемещается до совмещения с гранью другой стены.

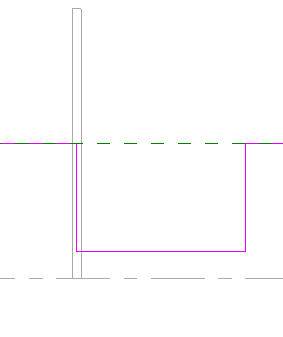

Эскизная линия, указывающая срединный торец, отображается посередине стены, участвующей в соединении, в режиме редактирования.
