Создание области видимости

Области видимости можно создавать только на видах в плане. Когда область видимости создана, ее размер и положение можно изменить в 3D виде.

  1. Выберите на виде плана вкладку "Вид"панель "Создание" ("Область видимости").
  2. В текстовом поле на панели параметров введите имя и задайте высоту области видимости.
    Совет: Имя области видимости можно впоследствии изменить. Выберите область видимость и на палитре свойств введите значение свойства "Имя".
  3. Для построения области видимости щелкните в точке, соответствующей левому верхнему углу прямоугольника будущей области. Для завершения построения щелкните в точке, соответствующей правому нижнему углу прямоугольника.

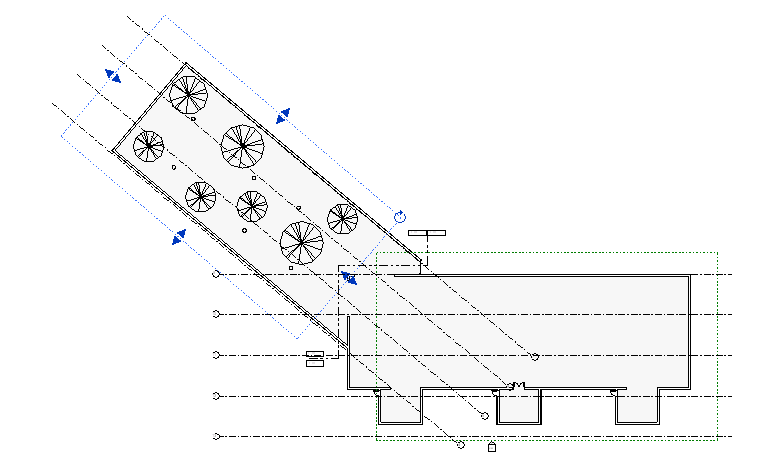

    На следующем плане этажа показаны 2 области видимости: одна располагается вокруг главного здания, а вторая – вокруг крыла. После построения области видимости на ней отображаются ручки управления, позволяющие изменить размер области. Область видимости также можно повернуть при помощи ручки или при помощи инструмента поворота . (См. раздел Поворот элементов.)

  4. При необходимости можно открыть 3D вид и cкорректировать размер и положение областей видимости.
На уровень выше: Управление видимостью баз с помощью областей видимости
