Измерение расстояния между двумя элементами или другими опорными объектами.
С помощью инструмента "Измерить" можно без нанесения постоянных размеров узнать длину (и угол с горизонталью, если это возможно) отдельных стен и линий модели, выбираемых на планах. На фасадах же эта команда позволяет указывать только стены, перпендикулярные направлению взгляда. Однако, на планах и фасадах можно наносить временные размеры между любыми двумя точками в режиме построения линий. В любом случае, размеры, сформированные инструментом, остаются на экране, пока не будет начато следующее измерение или пока не будет завершена работа с инструментом. Измеряемые значения длины также отображаются в текстовом поле "Общая длина" на панели параметров.
("Измерить между двумя опорными"), чтобы измерить длину или опорные точки вдоль линии. Однако нельзя использовать команду
("Измерить вдоль элемента") для измерения линии детализации, так как линия не является элементом модели. - Перейдите на вкладку "Редактирование" и на панели "Измерить" в раскрывающемся списке "Измерить" щелкните на значке
("Измерить между двумя опорными") или ("Измерить вдоль элемента"). При выборе варианта "Измерить между двумя опорными" можно измерить расстояние от начальной точки. Укажите начальную точку, перемещением курсора задайте направление, а затем введите значение измеряемого отрезка.
При выборе варианта "Измерить вдоль элемента" необходимо выбрать элемент в области рисования. В области рисования отображаются временные размеры элемента, а на панели параметров указывается общая длина.
- Чтобы отобразить размеры для цепи временных линий в процессе их рисования, необходимо на панели параметров установить флажок "Цепь" и выполнить одно из следующих действий:
- последовательно указать нужное количество точек,
- либо указать первую точку, перемещением курсора задать направление, а затем ввести значение измеряемого отрезка, и далее повторить для оставшихся отрезков.
При каждом новом указании подсчитывается и выводится на панель параметров суммарное расстояние. Для того чтобы завершить цепочку расстояний, нужно дважды щелкнуть мышью.
Прим.: Флажок "Цепь" доступен только при выборе варианта "Измерить между двумя опорными". - Для завершения текущего измерения нажмите клавишу Esc один раз.
- Для завершения работы с инструментом "Измерить" нажмите клавишу Esc два раза.

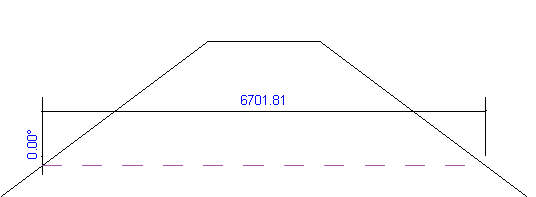

Измерение со значениями расстояния и угла

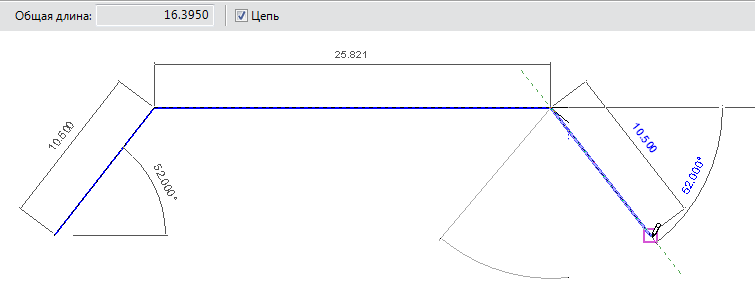

Измерение цепи расстояний с отображением результата на панели параметров
