Создание перехода

Создание твердотельной 3D фигуры, форма которой меняется вдоль ее протяженности, образуя переход от начальной к конечной форме.

Для получения дополнительной информации об использовании элементов перехода в семействах см. раздел Создание геометрии семейства.

С помощью инструмента "Элемент перехода" соединяются два контура (границами). Например, если построить прямоугольник большего размера, а над ним — прямоугольник меньшего размера, то Revit объединяет эти два плоских контура и формирует из них объемную геометрию.

Пример контуров основания и верхней границы перехода

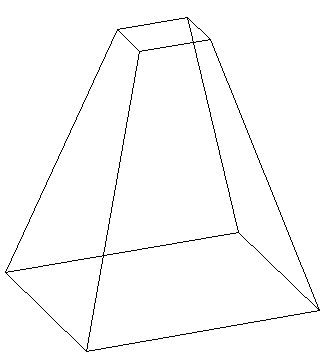

Построенный элемент перехода

Прим.: Если требуется нанести размер на элемент перехода после его создания, наносить размер можно от линий в верхней части элемента до линий в основании элемента перехода. Не допускается нанесение размеров от линий основания до линий верха перехода.

Создание объемного или полого элемента перехода

1. В редакторе семейств на вкладке "Создать"панели "Формы" выполните одно из следующих действий:
   • Выберите ("Переход").
   • Выберите в раскрывающемся списке "Полые формы" элемент (Полый элемент перехода).
   Прим.: При необходимости укажите рабочую плоскость до построения элемента перехода. Выберите вкладку "Создание"панель "Рабочая плоскость" ("Установить").
2. Выберите вкладку "Изменить | Создать границу основания перехода" и с помощью инструментов рисования создайте эскиз границы основания элемента перехода, например, квадрат.
3. Для определения глубины перехода на палитре свойств выполните одно из следующих действий:
   • Для установки глубины, вычисляемой от заданной по умолчанию начальной точки "0", введите в группе "Зависимости" значение параметра "Конечная точка".
   • Для установки глубины, вычисляемой от начальной точки "0", введите в группе "Зависимости" значения "Конечная точка" и "Начальная точка".
     Прим.: При установке Revit не сохраняет значение конечной точки при создании перехода. Чтобы задать нескольким элементам перехода одинаковое значение конечной точки, необходимо выбрать их, и затем применить значение конечной точки выдавливания.
4. Завершив построение границы основания, перейдите на вкладку "Изменить" | "Создать границу основания перехода" и на панели "Режим" щелкните значок (Редактировать верх).
5. Выберите вкладку "Изменить | Создать границу верхней части перехода" и постройте контур верхней части перехода, например еще один квадрат.
6. При необходимости отредактируйте соединения вершин, изменяя степень скручивания элемента перехода:
   • Выберите на вкладке "Изменить | Создать границу верхней части перехода"панель "Режим" ("Редактировать вершины").

   • Точки вершин становятся доступными на одном из эскизов элемента перехода.



     Предлагаемые соединения вершин обозначаются штриховыми линиями с элементами управления в форме синих окружностей. Элемент управления добавляет или удаляет соединения вершин.

   • Для отображения точек вершин на другом эскизе перехода перейдите на вкладку "Редактировать вершины" ина панели "Соединение вершин" выберите тот из режимов, который в данный момент не выбран ( (Элементы управления на основании) или (Элементы управления наверху).
   • Щелкните элемент управления. При этом линия станет сплошной. Элемент управления отображается в виде синей заполненной окружности.

   • Щелкните на элементе управления. Соединение вершин удаляется. Линия снова становится штриховой, а элемент управления отображается в виде незаполненной окружности.

   • Использование этих элементов управления позволяет добавлять или удалять линии соединения вершин.

   • На панели "Соединение вершин" щелкните элемент ("Скручивание вправо") или ("Скручивание влево") для скручивания границы элемента перехода по часовой стрелке или против часовой стрелки.
7. Укажите на палитре свойств свойства перехода.
   • Для задания видимости элемента перехода в группе "Графика" для параметра "Переопределения видимости/графики" нажмите кнопку "Редактировать" и задайте параметры видимости.
   • Для применения к элементу перехода материала по категории в группе "Материалы и отделка" щелкните в поле "Материал", выберите и задайте материал.
   • Для назначения подкатегории для элемента перехода выберите подкатегорию в группе "Данные изготовителя" в поле "Подкатегория".
   • Нажмите кнопку "Применить".
8. Выберите вкладку "Изменить | Создать границу верхней части перехода"панель "Режим" ("Завершить режим редактирования").
9. Для просмотра элемента перехода откройте 3D вид.
10. Для изменения размера элемента перехода в 3D виде используйте редактирование с помощью ручек.
